Aby kreator migracji zestawienia komponentów mógł wyodrębnić informacje z innych rysunków niż rysunki programu AutoCAD Mechanical toolset i wypełnić dane w zestawieniu komponentów, rysunki w projekcie muszą spełniać poniższe wymagania.
Reguły dla ramek rysunkowych
- Ramka rysunkowa musi być zamkniętym prostokątem.
- Nie można obracać ramki rysunkowej.
Reguły dla tabelek rysunkowych
- Tabelka rysunkowa musi być zamkniętym prostokątem.
- Jeden róg tabelki rysunkowej musi pokrywać się z ramką rysunkową.
- Położenie tabelki rysunkowej (względem ramki rysunkowej) musi być takie samo we wszystkich rysunkach odpowiadających danemu rysunkowi odniesienia.
- Położenie komórek w tabelce rysunkowej musi być takie samo we wszystkich rysunkach odpowiadających danemu rysunkowi odniesienia.
Reguły dla listy elementów
- Lista elementów musi znajdować się w ramce rysunkowej określonej w kroku Wybierz ramkę rysunkową.
- Położenie listy elementów (względem ramki rysunkowej) musi być takie samo we wszystkich rysunkach odpowiadających danemu rysunkowi odniesienia. Uwaga:
Ta reguła nie ma zastosowania do rysunków, w których jest używany arkusz kalkulacyjny Microsoft Excel dla listy elementów.
- Narzędzia migracji nie obsługują ruchomych list elementów. W związku z tym lista elementów musi znajdować się w narożniku ramki rysunkowej.
- Jeśli lista elementów znajduje się w tym samym narożniku tabelki rysunkowej, musi znajdować się bezpośrednio nad lub pod tabelką rysunkową, tworząc ciągły element.
- Szerokość wiersza tytułu listy elementów i wiersza nagłówka musi być taka sama.
- Jeśli lista elementów w rysunku odniesienia nie zawiera wiersza tytułu, to żaden z rysunków nie powinien zawierać wiersza tytułu. Jednak jeśli lista elementów rysunku odniesienia zawiera wiersz tytułu, jest on opcjonalny w odpowiadających rysunkach.
- Wiersze danych nie mogą zawierać podzielonych komórek.
- Nagłówki kolumn w arkuszu muszą być identyczne z tymi na liście elementów w odpowiednim rysunku odniesienia.
- Jeśli arkusz kalkulacyjny nie zawiera wiersza nagłówka, kolejność kolumn w arkuszu musi być identyczna z tą na liście elementów w rysunku odniesienia.
- Rozszerzone listy elementów muszą znajdować się obok siebie lub otaczać tabelkę rysunkową.
- Szerokość rozszerzonej listy elementów musi być taka sama, jak szerokość głównej listy elementów.
Reguły dla numerów pozycji
- Typ numeru pozycji rysunku musi być taki sam jak w odpowiadającym rysunku odniesienia (i typowym rysunku).
- Numery pozycji nie powinny nakładać się na obszar listy elementów ani obszar tabelki rysunkowej.

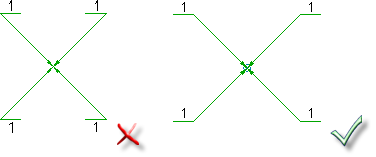

- Długość linii odniesienia powinna być znacznie większa od wysokości tekstu numeru pozycji.
- Nie może być więcej niż 3 segmenty linii odniesienia na pojedynczy numer pozycji.
- Numerowi pozycji musi być przypisany odpowiadający mu wpis na liście elementów; w przeciwnym razie numer pozycji nie będzie migrowany.
- Kąt między liniami odniesienia musi wynosić od 90 do 180 stopni.
- Długość linii odniesienia musi być istotnie większa od wielkości numeru pozycji.
- Wszystkie linie odniesienia muszą być poziome.
- Odległość między liniami odniesienia w kolekcji musi być taka sama.
- Wszystkie linie odniesienia muszą być wyrównane do lewej lub do prawej strony.
- Wszystkie linie odniesienia muszą być połączone pionową linią po jednej stronie.
- Odstęp między liniami odniesienia musi być większy niż wysokość tekstu, ale mniejszy niż dwukrotność wysokości tekstu.
- Linia odniesienia musi być połączona z pierwszą lub ostatnią linią odniesienia kolekcji.
- Wszystkie linie odniesienia muszą być poziome.
- Wszystkie linie odniesienia muszą być zgodne ze sobą.
- Tekst numeru pozycji musi znajdować się powyżej każdej linii odniesienia.
- Tekstu numeru pozycji nie można powtarzać w pojedynczej kolekcji numerów pozycji.
- Linia odniesienia musi być połączona z pierwszą lub ostatnią linią odniesienia kolekcji.
- Okrąg numeru pozycji musi mieć tę samą wielkość we wszystkich numerach pozycji w ramce rysunkowej.
- Żadna geometria nie może przecinać okręgu numeru pozycji.
- Odległość między punktami środkowymi sąsiednich numerów pozycji powinna być identyczna.
- Punkt środkowy wszystkich numerów pozycji w kolekcji musi być wyrównany względem innych.
- Linia odniesienia musi łączyć się z pierwszym lub ostatnim numerem pozycji kolekcji.
Reguły dla unikalnego identyfikatora
- Każdy rysunek w projekcie musi zawierać identyfikator. Na przykład numer części zespołu lub części.
- Identyfikator musi jednoznacznie określać część lub zespół we wszystkich rysunkach w projekcie.
- W przypadku danego rysunku odniesienia i odpowiadających rysunków:
- Identyfikator musi znajdować się w tej samej komórce we wszystkich tabelkach rysunkowych.
- Identyfikator musi znajdować się w tej samej kolumnie we wszystkich listach elementów.
- Jeśli rysunek zawiera wiele ramek rysunkowych, unikalny identyfikator musi być taki sam we wszystkich tabelkach rysunkowych w rysunku. Innymi słowy ramki rysunkowe muszą zawierać różne widoki tej samej części lub zespołu.
