Za pomocą szablonów odniesienia można zarządzać stylami, ustawieniami, warstwami i innymi standardowymi komponentami rysunku.
Szablony odniesienia można dołączyć do rysunku w programie Autodesk Civil 3D, co zapewni ich aktualizowanie na bieżąco z zastosowaniem zmian wprowadzonych w komponentach z odniesieniami w szablonach.
Użytkownik może dołączać następujące komponenty:
- Style:
- Style obiektów
- Style etykiety
- Style tabel
- Kryteria wielkości wyjściowych
- Zestawy reguł rur i struktur
- Lista części sieci ciśnieniowej
Uwaga: Odniesienia są domyślnie tworzone dla wszystkich wyrażeń i zestawów kontroli projektu linii trasowania i profilu. - Ustawienia:
- Ustawienia rysunku:
- Warstwy obiektu
- Skróty
- Ustawienia otoczenia
- Domyślne ustawienia stylów etykiet
- Ustawienia elementów
- Ustawienia rysunku:
- Warstwy AutoCAD
- Bloki programu AutoCAD, style tekstu i rodzaje linii
- Zestawy właściwości
Szablon standardowy — proces
Podczas tworzenia nowego rysunku na podstawie szablonu rysunku nowy rysunek uzyskuje kopię stylów i ustawień w szablonie, ale jest to kopia jednorazowa. Połączenie nie jest zachowywane. Wcześniej, jeśli użytkownik aktualizował style i ustawienia w szablonie i chciał przekazać te same aktualizacje do rysunków, musiał ręcznie skopiować lub zaimportować zmienione style i ustawienia do swoich rysunków.
Szablon odniesienia — proces
Podczas dołączania szablonu odniesienia do rysunku komponenty odniesienia (style, ustawienia, zestawy właściwości, warstwy, bloki, style tekstu i rodzaje linii), które znajdują się w tym szablonie odniesienia, zostaną skopiowane do rysunku, a połączenie między rysunkiem a szablonami odniesienia jest zachowywane.
Następnie (również na bieżąco) zmiany szablonów odniesień są przekazywane do rysunku, dzięki czemu jest on aktualny:
- Nowe lub zmienione komponenty w szablonie odniesienia są kopiowane do rysunku.
- Komponenty odniesienia usuwane z szablonów odniesienia są usuwane z rysunku, jeśli nie są używane. Jeśli komponent, na przykład styl, jest używany, tworzona jest jego lokalna kopia na rysunku.

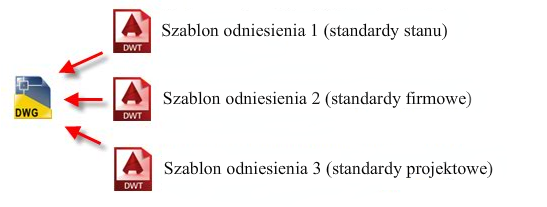

Ponadto użytkownik może dysponować wieloma szablonami odniesień dołączonymi do rysunku. Przykładowo: może istnieć szablon dla stanu, firmy i standardów projektu:
Można określić hierarchię, dzięki czemu szablon o najwyższym priorytecie jest uwzględniany jako pierwszy, jeśli istnieją powielone style.
Nowe lub edytowane komponenty zapisywane w szablonie odniesienia są aktualizowane w rysunkach, gdy rysunki są otwierane lub szablony są ponownie wczytywane ręcznie.
Przykładowo: jeśli użytkownik aktualizuje styl lub dodaje nowy styl do szablonu standardów projektu, zmiany te są wprowadzane do rysunków, które odnoszą się do tego szablonu.
Można wybierać komponenty, do których ma być tworzone odniesienie z szablonu odniesienia. Przykładowo, jeśli szablon zawiera dziesięć stylów punktów, można wybrać odniesienie tylko do pięciu z nich. Można również usunąć komponenty, do których istnieją odniesienia, a które nie zostały użyte. Więcej informacji zawiera temat Praca z szablonami odniesienia.
Aktualizowanie komponentów odniesienia
Po dołączeniu szablonu odniesienia do rysunku komponenty, do których istnieją odniesienia, należy edytować w szablonie źródłowym, a nie w rysunkach, do których dołączono szablon odniesienia.
- W przypadku komponentów, do których istnieją odniesienia w programie Autodesk Civil 3D: użytkownik jest powiadamiany, gdy podejmie próbę edycji komponentu z odniesieniem w programie Autodesk Civil 3D. Przykładowo w przypadku edycji stylu z odniesieniem wyświetlane jest okno dialogowe zadania zawierające operacje, które można wykonać. Można zapisać kopię stylu i tymczasowo zachować zmiany aż do momentu, gdy rysunek zostanie ponownie otwarty, lub anulować zmiany.
- W przypadku komponentów, do których istnieją odniesienia w programie AutoCAD: użytkownik nie jest powiadamiany w przypadku próby edycji komponentu z odniesieniem w programie AutoCAD. W przypadku edycji komponentu odniesienia programu AutoCAD zmiany zostaną nadpisane, kiedy rysunek zostanie zaktualizowany następnym razem z szablonu odniesienia.
Zarządzanie łączami do szablonów odniesienia
W przypadku otwarcia rysunku, dla którego nie można odnaleźć szablonów odniesienia, ponieważ na przykład znajdują się one w lokalizacji sieciowej (która nie jest aktualnie dostępna) lub jeśli szablony odniesień zostaną przeniesione, usunięte lub ich nazwy zostaną zmienione, w kolumnie Status w oknie dialogowym Dołącz szablon odniesienia jest wyświetlany komunikat Nie znaleziono ścieżki:
Jeśli nie można znaleźć szablonu odniesienia, komponenty są nadal dostępne w rysunku, który się do nich odwołuje, ale nie zostaną zaktualizowane do momentu przywrócenia ścieżki.
- Jeśli nazwa lub położenie szablonu zostało zmienione, w oknie dialogowym można zmienić ścieżkę, bezpośrednio edytując ją w kolumnie Zapisana ścieżka lub za pomocą przycisku przeglądania można ponownie wybrać szablon.
- Jeśli użytkownik tymczasowo nie może uzyskać dostępu do ścieżki, komponenty, do których istnieją odniesienia, nadal będą dostępne w rysunku, który się do nich odwołuje, ale nie będą one aktualizowane do momentu przywrócenia połączenia ze ścieżką.
- Jeśli szablon odniesienia został usunięty, komponenty te pozostaną na rysunku, który się do nich odwołuje.
