Przezroczyste użycie kąta i odległości w celu określenia położenia punktu

Położenie punktu można określić za pomocą kąta i odległości od linii odniesienia.

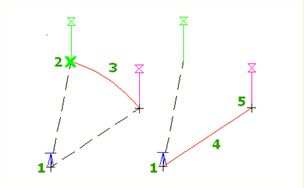

Ostatnie dwa wprowadzone punkty definiują linię odniesienia, a jeśli nie, to konieczne jest zdefiniowanie linii. Z linii odniesienia (1-2) określ kąt (3) i odległość (4) w celu określenia punktu (5).

Jeśli w poleceniu wprowadzono już jeden punkt, zostanie wyświetlony monit o wprowadzenie drugiego punktu w celu zdefiniowania linii odniesienia. Linia odniesienia jest uaktualniana przy każdym wprowadzaniu punktu.

1. Po wyświetleniu zapytania o wprowadzenie w poleceniu punktu, wykonaj jedną z poniższych operacji:
   • Kliknij kartę Polecenia przezroczyste panel Plan Kąt i odległość .
   • Kliknij prawym przyciskiem myszy, aby wyświetlić menu kontekstowe Polecenia przezroczyste Kąt i odległość.
   • Uaktywnij pasek narzędzi Polecenia przezroczyste i wybierz opcję Kąt i odległość .
   • Wprowadź 'ad.
2. Jeśli w głównym poleceniu nie zostały jeszcze wprowadzone żadne punkty, określ tymczasową linię odniesienia, wykonując jedną z poniższych operacji:
   • Wybierz linię
   • Wprowadź p, a następnie określ punkt początkowy i punkt końcowy linii.
3. Jeśli w głównym poleceniu wprowadzono jeden punkt, ten punkt zostanie użyty jako punkt początkowy dla tymczasowej linii odniesienia. Określ punkt końcowy dla tymczasowej linii odniesienia.
4. Określ kąt, wykonując jedną z poniższych operacji:
   • Aby określić kąt, kliknij na rysunku.
   • Wprowadź dodatnią lub ujemną wartość liczbową dla kąta.
   • Aby przełączać pomiędzy kątem w kierunku zgodnym z ruchem wskazówek zegara a kątem w kierunku przeciwnym do ruchu wskazówek zegara, wprowadź c, a następnie określ kąt.
5. Określ odległość, klikając w rysunku, albo wprowadzając odległość.
6. Jeśli zostanie wyświetlony monit, wprowadź rzędną. Więcej informacji zawiera temat Wprowadzanie rzędnej w poleceniu przezroczystym.
   Uwaga: Monitowanie o rzędną dla poleceń przezroczystych jest kontrolowane przez Monit ustawień poleceń przezroczystych dla punktów 3D. Zobacz temat Informacje o ustawieniach poleceń przezroczystych.
