Ulepszenia szkiców 3D

Ogólny szkic 3D

Menu kontekstowe

Następujące polecenia są dodawane do menu kontekstowego podczas rysowania geometrii:

• Wyrównaj do płaszczyzny
• Zorientuj zgodnie z osią Z
• Zorientuj zgodnie z GUW
• Przyciągaj do punktu przecięcia

Pasek stanu

Następujące elementy sterujące są dodawane do paska stanu:

• Tryb orto
• Wymiar dynamiczny
• Przyciągaj do obiektu
• Wyprowadź wiązania

Kopiuj / Wklej

Funkcja Skopiuj i wklej jest dodawana do Środowiska szkicowania 3D. Można kopiować i wklejać elementy w tym samym szkicu 3D lub kopiować z jednego i wklejać w innym.

Wskazówka: Geometria jest wklejana w tym samym położeniu, co geometria źródłowa. Po wklejeniu geometrię można przesunąć.

Geometria przyciągana

Poprzednie wersje obsługiwały geometrię przeciąganą wyłącznie według punktów końcowych i punktu środkowego. Teraz można przeciągnąć element szkicu 3D, wybierając dowolną część geometrii.

Wiązania

Następujące typy wiązań są dodawane do polecenia Wiązanie:

• Na powierzchni: Ogranicza wybrane punkty, linie, łuki lub splajny do powierzchni płaskiej lub wybrane punkty do powierzchni zakrzywionej.
• Wyrównane: Ogranicza wybrane łuki i linie do tej samej długości.
• Równoległe z osią X, Równoległe z osią Y, Równoległe z osią Z: Powoduje, że wybrana geometria liniowa jest położona równolegle do osi X, Y lub Z.
• Równolegle z płaszczyzną XY, Równolegle z płaszczyzną YZ, Równolegle z płaszczyzną XZ: Powoduje ustawienie wybranej geometrii w taki sposób, aby leżała równolegle z płaszczyzną XY, YZ lub XZ.

Polecenie Usuń wiązania jest dodawane do menu kontekstowego.

Rysowanie krzywych bezpośrednio na powierzchni

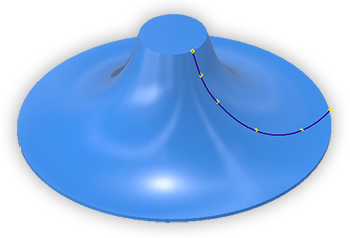

Krzywa na powierzchni: Można utworzyć splajn interpolacyjny 3D na powierzchni części, szkicując go bezpośrednio w tym miejscu. Opcja tworzenia krzywych obsługuje przyciąganie do wierzchołków i krawędzi, wiązań, wstawianie punktów i ich edycję, wyświetlanie krzywizny itp.

Narzędzia do rysowania szkiców 3D

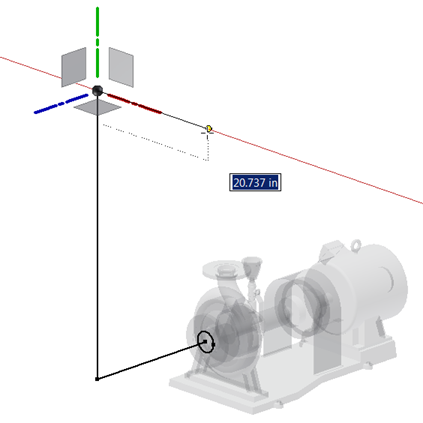

Do środowiska szkicu 3D wprowadzono nowy wskaźnik przestrzeni 3D i funkcje.

• Tryb Orto: Użyj klawiszy Ctrl + R, menu kontekstowego lub ikony w zasobniku, aby wybrać tryb Orto i rysować wzdłuż osi X, Y lub Z.

• Wymiar dynamiczny: Użyj klawiszy Ctrl+D, menu kontekstowego lub ikony w zasobniku, aby wyłączyć bądź włączyć wyświetlanie wymiaru dynamicznego.
• Rysuj na płaszczyźnie: Kliknij płaszczyznę na wskaźniku obszaru, aby rysować na płaszczyźnie.
  Wskazówka: Naciśnij klawisze Shift+spacja, aby przełączać pomiędzy płaszczyznami i równolegle do ekranu.

Transformacja 3D

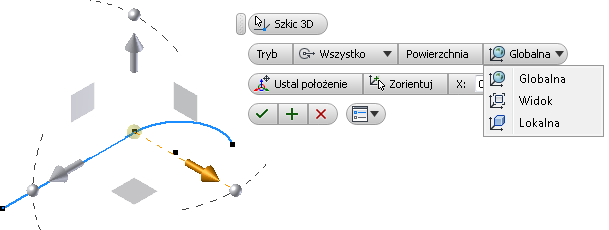

Polecenie Transformacja 3D jest dodawane do środowiska szkicowania 3D w panelu Modyfikuj. Nowe polecenie Transformacja 3D zapewnia obszerny zestaw narzędzi do manipulowania geometrią.

Za pomocą tego nowego polecenia można swobodnie lub precyzyjnie przesuwać i obracać geometrię. Można również ustawić opcje zmiany orientacji układu lub manipulować geometrią na podstawie GUW, bieżącego widoku lub lokalnego układu współrzędnych.
