Używając w zapytaniu buforu, należy określić, które działki leżą w strefie budowlanej reprezentowanej przez ten bufor. Następnie należy wyeksportować te działki do pliku SDF przeznaczonego do użycia w przyszłości.
Uwaga:
W tym ćwiczeniu używana jest mapa AnalyzeMap1.dwg utworzona i zmodyfikowana w poprzednich ćwiczeniach.
Wyszukiwanie działek w strefie budowlanej
- Na karcie Menedżer wyświetlania prawym przyciskiem myszy kliknij warstwę Działki, a następnie opcję Zapytanie do odfiltrowania danych.
- W oknie dialogowym Utwórz zapytanie kliknij przycisk Zoom zakres, aby zmienić powiększenie widoku do granic warstwy działek.
- W oknie dialogowym Utwórz zapytanie kliknij opcję Zlokalizuj na mapie i wybierz opcję Dotyka dowolnej części
Wielobok. - Przy zgłoszeniu Podaj obwiednię położenia kliknij opcję Wybierz.

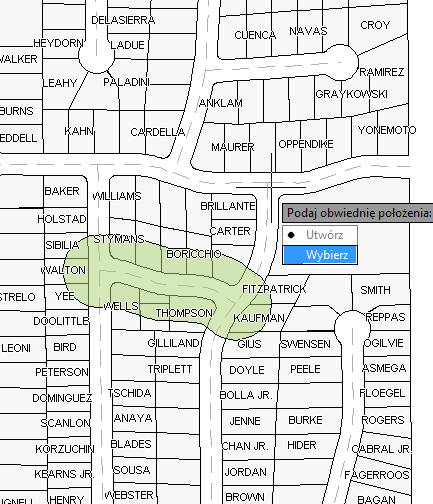

Kliknięcie opcji Wybierz przy zgłoszeniu. Wybranie buforu jako warunku położenia.
- W odpowiedzi na zgłoszenie „Wybierz obiekty” kliknij wielobok buforu.
- W oknie dialogowym Utwórz zapytanie kliknij przycisk OK.
W programie AutoCAD Map 3D toolset zostaną odfiltrowane tylko te działki, które odpowiadają zdefiniowanemu zapytaniu o bufor.

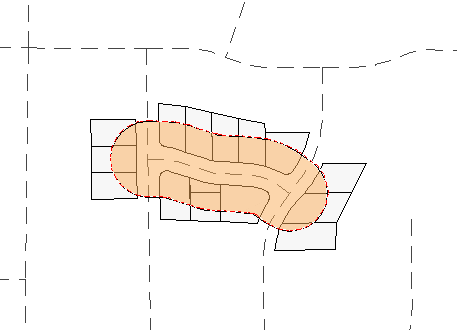

Na mapie są wyświetlane tylko działki spełniające kryteria filtru.
Aby kontynuować, przejdź do części Ćwiczenie 3: Eksportowanie działek w strefie budowlanej do pliku SDF.
