Ćwiczenie 1: Tworzenie mapy

Utwórz plik mapy przy użyciu standardowego szablonu. Przypisz układ współrzędnych. Wszelkie dane dodane do mapy będą przekształcane do przypisanego układu współrzędnych.

Samouczek wideo

Kliknij przycisk strzałki na rysunku, aby zapoznać się z procedurą ustawiania układu współrzędnych dla mapy. Czynności wykonywane podczas tej procedury zamieszczono poniżej filmu.

Aby utworzyć mapę, należy:

1. Przed rozpoczęciem tego samouczka, zobacz część Przygotowanie do korzystania z samouczków.

   Jeśli nie pobierano danych przykładowych dla tego samouczka, obejrzyj nagranie wideo.

2. Uruchom program AutoCAD Map 3D toolset (jeśli jeszcze nie został on uruchomiony), klikając skrót na pulpicie lub wybierając nazwę programu z menu Start.
3. Kliknij przycisk , a następnie kliknij polecenie NowyRysunek.

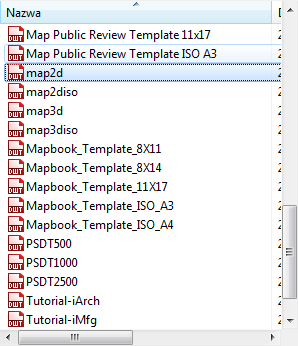

4. W oknie dialogowym Wybierz szablon wybierz plik map2d.dwt, a następnie kliknij przycisk Otwórz.


   Wybierz map2d.dwt

   Plik ten jest szablonem programu AutoCAD. Jest on używany do przygotowywania pracy z mapami dwuwymiarowymi w programie AutoCAD Map 3D toolset.

5. Przypisz do mapy układ współrzędnych.
   • Kliknij kolejno kartę Ustawienia mapypanel Układ współrzędnychPrzypisz.
   • W oknie dialogowym Układ współrzędnych — Przypisz dla Kategorii, wybierz „USA, stan Kalifornia”.
   • Przewiń w dół i wybierz opcję CA-I.
   • Kliknij opcję Przypisz.

Aby kontynuować, przejdź do części Ćwiczenie 2: Użycie funkcji Połączenie danych w celu dodania danych do mapy.
