Linhas duplas fornecem uma boa maneira de desenhar paredes em planos de piso. Cada segmento de linha dupla e seu capeamento final, uma linha que conecta as extremidades da linha dupla é, na verdade, um objeto de linha separado que pode ser editado individualmente.
Você pode desenhar linhas duplas como segmentos retos ou como arcos. A largura determina a distância entre as linhas. Você pode especificar a largura antes de desenhar a linha dupla ou depois que você especificar o primeiro ponto.
Como usar uma linha de arraste para controlar o posicionamento da linha dupla

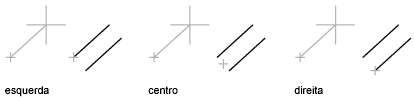

A linha de arraste é uma linha elástica que determina o posicionamento de uma linha dupla. Você pode controlar se a linha dupla é centralizada na linha de arraste ou deslocada para a direita ou para a esquerda.
Um valor negativo do afastamento posiciona o lado do afastamento da linha dupla à esquerda do ponto especificado; um valor positivo posiciona o afastamento no lado direito. Determine esquerda e direita imaginando que você está em pé sobre o ponto de início da linha e olhando para o ponto final.
Como definir as extremidades de linha dupla
As extremidades de linhas duplas podem ser abertas, fechadas ou diferentes em cada ponta. Quando o capeamento estiver ativado, o programa conecta ou capeia os pontos finais especificados. A opção Auto capeia automaticamente só as extremidades que não fizeram snap a um objeto.
Como controlar as interseções de linha dupla
É possível especificar se há uma lacuna em uma linha dupla, linha ou arco quando acontece um snap de uma linha dupla a um desses itens.
Como efetuar snap de linhas duplas a objetos
Você pode iniciar ou terminar uma linha dupla fazendo snap a uma objeto existente. Para acelerar o processo de snap, você pode especificar o tamanho do pixel da área onde o programa procura por candidatos de snap ao objeto. A linha dupla começa ou termina fazendo snap ao objeto que encontra na área de busca. Cada uma das pernas da linha dupla se ajusta para formar uma junção limpa com o objeto.
