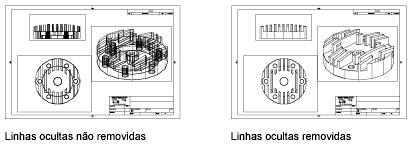

Trabalhar com remover linhas ocultas ao plotar

Remover linhas ocultas ao plotar a partir da guia Layout

1. Selecione uma viewport de layout.
2. Clique duas vezes na borda da viewport para exibir a paleta Propriedades.
3. Na paleta Propriedades, clique em Plotagem sombreada.
4. Na lista suspensa Aplicar cor à plotagem, selecione Oculto.
5. Clique em OK para plotar o desenho.


Remover linhas ocultas ao plotar a partir da guia Modelo

1. Clique na guia Saídapainel PlotarPlotar. Pesquisa
2. Na caixa de diálogo Plotar, na área Opções de viewport sombreada, na lista suspensa Plotagem sombreada, selecione Oculta.
3. Clique em OK para plotar o desenho.
