Sobre símbolos de conicidade e inclinação (AutoCAD Mechanical Toolset)

Os símbolos de conicidade e inclinação exibem as taxas de conicidade e as inclinações como relações, valores de porcentagem ou códigos, tais como números em Morse.

O símbolo indica conicidades enquanto o símbolo indica inclinações.

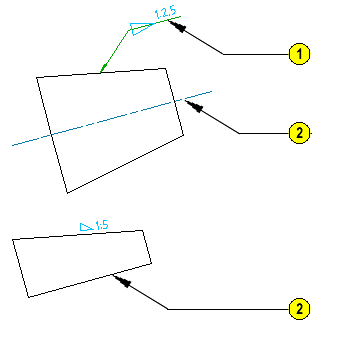

Símbolo Legenda
  1. Linha de referência
  2. Linha de base

O AutoCAD Mechanical toolset pode determinar se o objeto em anotação é uma conicidade ou uma inclinação e pode calcular a taxa de conicidade/inclinação automaticamente. Para que o AutoCAD Mechanical toolset faça isso, selecione uma linha de base e anexe o símbolo ao objeto de conicidade ou inclinação, quando solicitado pelo AutoCAD Mechanical toolset. Se você não seleciona uma linha de base, o AutoCAD Mechanical toolset supõe-se que deseja especificar a inclinação de forma manual.

Após selecionar o objeto de conicidade ou inclinação para anexar, a área de desenho exibe uma visualização do símbolo. A orientação do símbolo altera automaticamente à medida que você move a mira. É possível colocar o símbolo com uma linha de chamada (habitual em um símbolo de conicidade) ou sem ela, ao longo da inclinação (habitual em um símbolo de inclinação).

Após o AutoCAD Mechanical toolset solicitar que você selecione uma linha de base válida, o AutoCAD Mechanical toolset alinhará de forma automática a linha de referência dos símbolos de conicidade à linha de base, de forma que eles sejam paralelos entre si. Se você não seleciona uma linha de base, é possível alinhar a linha de referência manualmente e selecionar o símbolo adequado em uma lista, após colocar o símbolo na área de desenho.

O AutoCAD Mechanical toolset permite selecionar caracteres especiais de uma lista suspensa (o símbolo de grau, por exemplo) e inseri-los como parte do texto de cota. Também é possível exibir o texto de cota como um valor teoricamente exato.

O cálculo automático do ângulo somente está disponível ao criar um símbolo. O AutoCAD Mechanical toolset exibe o valor calculado por padrão, mas você pode substituí-lo. Ainda que seja substituído, o valor calculado continuará disponível em uma lista suspensa. Esta função permite recuperar o valor calculado, caso necessário. A lista suspensa não está disponível quando você edita um símbolo que já foi colocado na área de desenho.

Normas de desenho compatíveis
