Exemplo de suporte sólido de ferramenta

Este é um exemplo de suporte de ferramenta de torneamento do FeatureCAM:

Para utilizar um modelo sólido para definir precisamente a forma do suporte:

1. Importe o arquivo de modelo sólido do suporte da ferramenta:
   1. Selecione Arquivo > Importar no menu para exibir o diálogo Importar.
   2. Selecione o modelo sólido no diálogo Importar, e então clique em Abrir.
   3. Clique em Cancelar para fechar o diálogo Resultados da Importação.

   Neste exemplo, um modelo sólido *.x_t do suporte da ferramenta é utilizado:



2. Opcionalmente, renomeie o sólido no painel Vista da Peça:
   1. Clique com o botão direito no sólido no painel Vista da Peça e selecione Renomear para exibir o diálogo Renomear Objeto.
   2. Insira um Novo Nome, e então clique OK.
3. Encontre o ponto zero (ponto de montagem) do modelo sólido do suporte:
   1. Selecione as duas faces que apontam na direção do ponto zero, por exemplo:



   2. Clique na guia Início > painel Exibição > Ocultar > Ocultar Não Selecionado. Apenas as superfícies selecionadas são exibidas na janela gráfica:



   3. Clique na guia Construção > painel Geometria > Linha > 2 pontos e crie uma linha ao longo da aresta de montagem de cada face, por exemplo:



   4. Clique na guia Início > painel Selecionar e editar > Selecionar > Seleção simples ou por caixa e selecione as duas faces na janela gráfica.
   5. Clique com o botão direito do mouse na seleção e selecione Ocultar Seleção no menu de contexto.
   6. Clique na guia Construção > painel Geometria > Editar > Trimar/Estender e use a ferramenta Trimar/Estender para estender as linhas até que se intersecionem:



   7. Clique na guia Construção > painel Geometria > Editar > Cortar e use a ferramenta Cortar para cortar as extremidades das linhas além da intersecção:

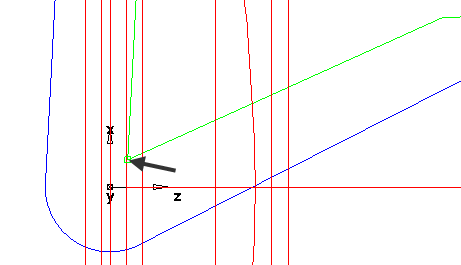

      A interseção é o ponto zero que pode ser utilizado para posicionar o suporte:



4. Crie um ponto de referência para o qual mover o suporte:
   1. Na guia Desenho de Suporte da caixa de diálogo Propriedades da Ferramenta, selecione Curva, e então clique em Colar exemplo.

      Uma curva é criada na janela gráfica.

   2. Clique na guia Início > painel Exibição > Exibir > Exibir Todos os Sólidos.
   3. Clique na guia Vista > painel Aparência > Sombreamento > Remover Sombreamento.

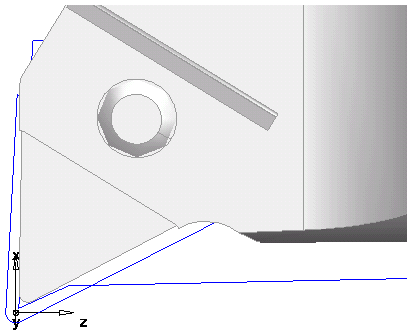

      Um contorno do sólido é exibido na janela gráfica:



   4. Selecione o suporte sólido no painel Vista da Peça.
   5. Selecione a guia Início > painel Selecionar & Editar > Transformar para exibir a caixa de diálogo Transformar.

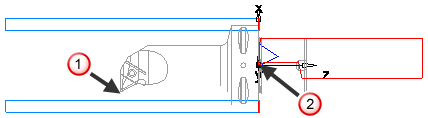

   6. Na caixa de diálogo Transformar, selecione Deslocar e Mover e, na área Distância de 2 pontos, clique em De Selecionar Posição e selecione o ponto zero esboçado anteriormente na janela gráfica:



   7. Clique no botão de seleção de posição Para e selecione o ponto zero da curva de suporte colada na janela gráfica:

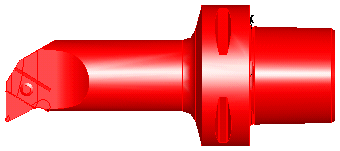

   8. Clique em Prever para exibir uma pré-visualização da nova posição do suporte sólido na janela gráfica. A pré-visualização é exibida em azul:



   9. Clique OK para aceitar a nova posição e fechar o diálogo Transformar.
5. Utilize a ferramenta Transformar para mover o ponto zero do suporte sólido para o ponto zero da curva de suporte colada :
   1. Selecione o suporte sólido no painel Vista da Peça.
   2. Clique na guia Início > painel Selecionar & Editar > Transformar para exibir a caixa de diálogo Transformar.
   3. Na caixa de diálogo Transformar, selecione Deslocar e Mover e, na área Distância de 2 pontos, clique em De Selecionar Posição e selecione o ponto zero esboçado anteriormente na janela gráfica:



   4. Clique no botão de seleção de posição Para e selecione o ponto zero da curva de suporte colada na janela gráfica:

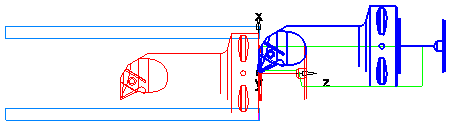

   5. Clique em Prever para exibir uma pré-visualização da nova posição do suporte sólido na janela gráfica. A pré-visualização é exibida em azul:



   6. Clique OK para aceitar a nova posição e fechar o diálogo Transformar.
6. Clique no painel Início > guia Exibição > Sombrear Superfícies.



7. Selecione a curva de suporte colada anteriormente e pressione a tecla Delete para apagá-la.

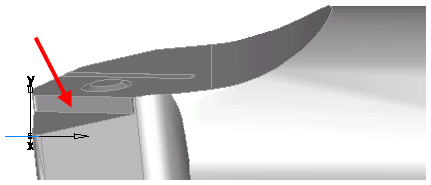

8. Se você observar o sólido do suporte pela frente, pode notar um recesso na posição do inserto:



9. Você precisa considerar esse recesso para obter uma simulação precisa. Para isso:

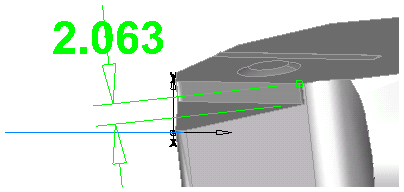

   1. Utilizando a ferramenta Distância Linear, meça a profundidade do recesso:



      Neste exemplo, é aproximadamente 2mm.

   2. Selecione o suporte sólido no painel Vista da Peça.
   3. Clique na guia Início > painel Selecionar & Editar > Transformar para exibir a caixa de diálogo Transformar.
   4. Na seção Distância XYZ, insira 0 para X, -2 para Y, e 0 para Z para mover o suporte para baixo por 2mm na direção Y
   5. Clique OK.

      O suporte sólido agora está na posição correta.

   6. Clique OK para continuar.
10. Defina o sólido como suporte para a ferramenta:
    1. Na guia Desenho de Suporte do diálogo Propriedades da Ferramenta, selecione Sólido, e então selecione o sólido na lista Desenho personalizado.
    2. Clique em Definir Selecionado. O sólido do suporte é exibido na janela de pré-visualização da guia, com a posição do inserto com relação ao suporte.
    3. Clique OK para aceitar o suporte sólido. A pré-visualização na guia Ferramentas é atualizada.
    4. Clique OK para continuar.
11. Oculte o sólido importado e exiba o sólido da peça.
12. Execute uma simulação 3D. O modelo sólido importado agora é utilizado como suporte, e a simulação é mais precisa.
