Você pode utilizar a guia Rosqueamento do diálogo Propriedades da Figura de Torneamento para editar as configurações de usinagem de uma figura de Rosca.

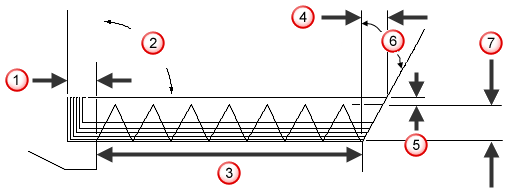

Alguns dos atributos de Rosqueamento são exibidos nesse diagrama:
|
|
|
|
|
|
Folga final
Ângulo de retrocesso
Profundidade
Folga inicial
Folga
Ângulo de entrada
Altura
Folga final — Insira a distância pela qual a ferramenta avança além do final da rosca (no canal de alívio) antes de retrair da superfície da peça. Se Chanfro na saída estiver selecionado na caixa de diálogo Atributos de Usinagem ou na guia Estratégia, este valor será o comprimento do chanfro.
Âng. entrada — Insira um valor incremental sem sinal a partir do eixo Z positivo.
Folga inicial — Esse valor é a posição para a qual a ferramenta atravessa antes de acessar o trabalho.
Roscas iniciais — Se configurado como 1, uma única rosca é criada. Se configurado como 2 ou 3, roscas iniciais múltiplas são criadas. O número de roscas por polegada (ou por mm) para cada rosca é dividido pelo número de roscas. Por exemplo, se você criar uma rosca com 10 roscas por polegada, com 2 roscas iniciais, então cada rosca é 5 roscas por polegada afastadas 180
.
Posição troca de ferr. é o ponto para onde a ponta da ferramenta se move antes de uma troca de ferramenta.
