Você pode realizar gravura 5-eixos utilizando um percurso espiral 2D. Isso permite utilizar um ângulo de eixo ferramenta normal à superfície para assegurar que a gravura apresente seção transversal e profundidade de corte uniformes.
Para criar uma figura de gravura de superfície 5-eixos:

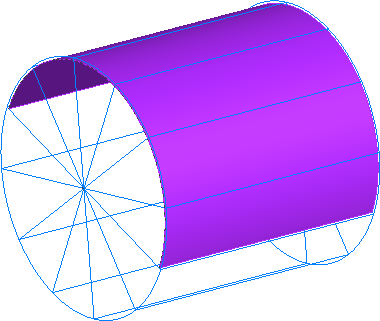

- Crie uma superfície abaixo da fronteira do bloco para determinar a profundidade da gravura, por exemplo:

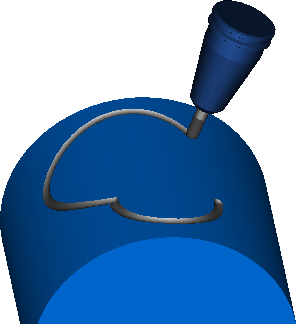

- Crie a curva para definir a forma da figura de gravura, por exemplo:
- Crie uma figura de fresamento de superfície com uma operação espiral 2D.
- Clique duas vezes na figura na Vista da Peça para exibir o diálogo Propriedades da Figura, e selecione espiral2d no diagrama.
- Na guia Bloco, sob Selecione a curva diretriz, selecione Curvas p/ fronteiras e clique em Opções de Curva.
O diálogo Crv Fronteira é exibido.
- Em Tipo de curva de fronteira, selecione Só parede.
Isso cria um percurso ao longo da curva em vez de um percurso de desbaste dentro ou fora da curva.
- Em Crvs fronteira, clique em Fronteiras.
O diálogo Selecionar Curvas de Fronteira é exibido.
- Selecione a curva que define a forma da gravura e clique OK para fechar o diálogo Selecionar Curvas de Fronteira.
- Clique OK para fechar o diálogo Crvs fronteira.
- Na guia 5-eixos, selecione Usar Aprox. e Incl., e na lista de selecione Normal de contato.
Isso mantém o eixo ferramenta normal à superfície.
- Clique OK para fechar o diálogo Propriedades da Figura.
Dica: Você pode utilizar a opção de menu Construção > Curva > De Superfície > Projetar na Superfície para projetar uma curva numa superfície.
