Para obter o código numérico para a máquina

HyperTerminal

HyperTerminal é fácil de utilizar no envio e recebimento de código numérico da máquina. Da primeira vez que você utilizar HyperTerminal, configure um ícone para comunicação com a máquina ferramenta. Todos os parâmetros para comunicação com a máquina são associados ao ícone que você criou. Em seções posteriores, você apenas precisa clicar duas vezes no ícone em vez de acessar novamente as configurações de comunicação.

1. Execute o Hyperterminal através do menu Iniciar.
2. Clique duas vezes no ícone Hypertrm.exe. Você pode ou não visualizar a extensão .exe dependendo da configuração do seu computador.
3. Você pode receber a solicitação de instalar um modem. Caso não possua um, clique em Não e configure um ícone de comunicações.
4. Insira um nome para o ícone e selecione um ícone no grupo.
5. Clique OK.
6. Configure a caixa de listagem na porção inferior da tela como Direct to COM1 (ou qualquer que seja a porta através da qual a comunicação é estabelecida). Clique OK e uma caixa de propriedades de comunicação é exibida.
7. Sua máquina ferramenta deve apresentar configurações recomendadas de comunicação. Se for o caso, utilize tais configurações aqui.
8. Clique OK. HyperTerminal está configurado para comunicar-se com a sua máquina.

Você também pode precisar rever como enviar e receber arquivos da máquina.

Cabos

Você precisa de um cabo adaptador RS-232 para conectar o computador ao cabo de comunicação que leva à máquina CNC. O cabo adaptador também pode ser utilizado para conectar o computador a um expansor de porta serial (caixa de ligação ABC). O cabo adaptador pode ser plugado na porta COM1 ou COM2, na parte traseira da unidade principal.

Nota: O cabo pode ser um conector 9-pinos ou 25-pinos no computador. O manual contém uma ilustração do padrão de fiação necessário para o cabo.

Pinagem de porta serial

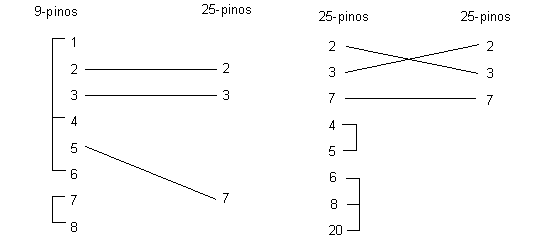

Os cabos de comunicação necessários para conectar o computador a qualquer dispositivo ou controle CNC podem ser criados com peças disponíveis na maioria das lojas de eletrônicos. As funções de pino para uma porta 25-pinos RS-232 padrão e uma porta 9-pinos RS-232 padrão são exibidas abaixo. Consulte o manual do proprietário do seu computador quanto às informações corretas.
