Você pode utilizar a página Bloco Redondo para editar as configurações que afetam simulações de Torneamento e Torno/Fresa.

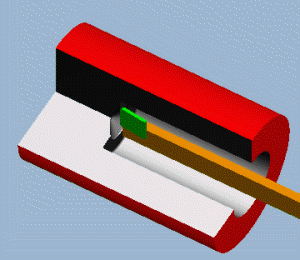

Vista 3/4 no torneamento DI — Essa opção habilita uma vista em corte 3/4 para trabalho DI para setups de torneamento.
Tolerância de circularidade — Reduza a tolerância para fazer com que o bloco redondo pareça mais redondo e menos facetado.
|
Tolerância de circularidade mais alta:
|
Tolerância de circularidade mais baixa:
|
Interpolação angular torno/fresa — Se a peça for rotacionada durante o corte, o movimento de um ponto na superfície da peça é aproximado por pequenos movimentos lineares em vez de um movimento circular real. Essa configuração determina a precisão com que movimentos lineares representam o movimento real da peça. Aumente o valor da configuração para reduzir o tempo da simulação para peças complexas. Essa tolerância também é afetada pelos atributos tolerância de wrap e linearização.
Tam. reconhecimento de cavaco — Durante simulação, porções que foram destacadas da peça são removidas se forem menores que esse valor. Para peças com bloco grande, pode ser necessário reduzir esse valor para assegurar que cortes não sejam ocultados.
Suíço
Mover fixação da barra com base no compr. da peça — Para documentos tipo Suíço, isso permite que a fixação de barra seja movida ao longo do bloco se necessário, como para expor um comprimento maior de bloco além da bucha guia. Se a opção não estiver selecionada, a fixação de barra é simulada na posição especificada no arquivo de Design de Máquina.
Estender Bloco para Fixação da Barra — Durante simulação, estender o comprimento do bloco de forma que seja longo o suficiente para alcançar a fixação da barra.
