Durante simulação de máquina, o FeatureCAM verifica quanto a colisões entre sólidos. Esse é um dos principais propósitos da simulação, mas existem às vezes erros falsos que não se devem a qualquer erro nos percursos ou configuração da máquina. Esses erros falsos geralmente ocorrem durante o desenvolvimento do arquivo MD quando folgas apropriadas não foram aplicadas entre as partes móveis da máquina.
Precisa existir uma pequena folga entre algumas das partes móveis para que não colidam num movimento intencional típico. Se as faces correspondentes forem planas, é improvável que uma colisão seja sinalizada. Porém, quando as faces não são planas, uma colisão é mais provável porque sólidos curvados são aproximados por polígonos planos (menores) durante a simulação. A fineza dessa aproximação é importante, e em alguns casos colisões podem ser erroneamente sinalizadas quando a simulação é executada em baixa resolução, enquanto uma resolução maior não reporta nenhum erro. Pode ser mais seguro fornecer folgas relativamente grandes para faces correspondentes curvadas.

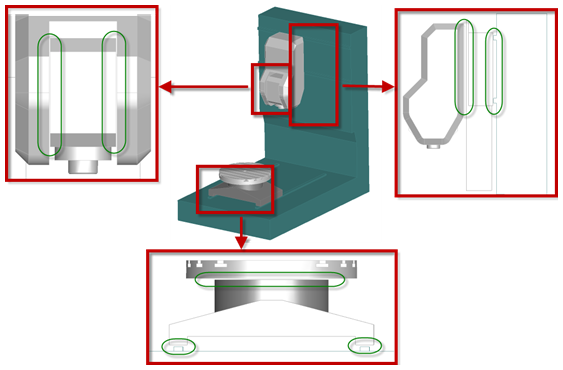

A imagem mostra alguns exemplos de folgas. Elas não são muito maiores que 2mm cada.
Você não pode verificar quanto a colisões de movimento até ter concluído o suficiente do design de máquina para executar testes com simulação completa de máquina. No entanto, quando os sólidos para a sua máquina são detalhados, esforço pode ser economizado executando uma verificação inicial dos sólidos que apresentam interações próximas. Em alguns casos, os sólidos podem se intersecionar na posição inicial da máquina; isso sempre produz relatórios falsos de colisão.
Além de verificar visualmente, você pode verificar se dois sólidos se intersecionam na posição inicial da seguinte maneira:
- Selecione a guia Construção > painel Sólidos > Modificadores > Combinar para exibir o diálogo Combinar Sólidos.
- No menu Operação, selecione Interseção.
- Selecione os dois sólidos que você deseja verificar como sólido1 e sólido2.
- Clique no botão Prever.
- Caso o erro Incapaz de construir objeto com estes dados seja exibido, o sólidos não apresentam volume sobreposto.
- Caso contrário, a área de sobreposição é exibida numa pré-visualização em azul escuro na janela gráfica, e você pode ajustar a vista para determinar qual é o problema.
- Clique no botão Cancelar para fechar o diálogo sem salvar qualquer alteração.
Caso exista um volume sobreposto, pode ser corrigido de várias maneiras (dependendo do tamanho da sobreposição e da função dos componentes em conflito):
- Diminua a escala de um componente por um pequeno valor. Por exemplo, caso você possua uma peça cilíndrica com um eixo Z ligeiramente grande demais, você poderia escalá-lo de maneira não uniforme em XY sem modificar qualquer movimento crítico da máquina.
- Afaste um componente da área de colisão por um pequeno valor, de uma maneira que não afete a simulação.
- Contraia ou expanda um dos sólidos para evitar a colisão utilizando guia Construção > painel Sólido > Modificadores > Offset.
- Remova a porção conflitante do sólido caso não seja importante para a simulação. Cortar c/ Superf. de Separação pode ser útil nesse caso se você construir cuidadosamente uma superfície temporária para 'fatiar' uma pequena porção do sólido.
- Remodele o sólido de maneira mais simples (possivelmente num sistema CAD separado) para evitar a colisão sem comprometer a fidelidade da simulação.
