Existem duas formas de reconhecimento interativo de figura disponíveis para figuras wire EDM.
Para dois eixos, você pode projetar as superfícies verticais de um modelo sólido.
No assistente de Nova Figura:
- Selecione o tipo de figura 2 eixos, marque Extrair com reconhecimento de figura e clique em Avançar.
- Selecione o sólido e clique em Avançar.

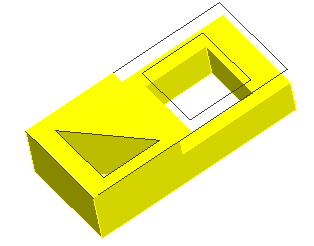

- Geometria é criada a partir das superfícies verticais do sólido como mostrado abaixo. Encadeie as curvas que você deseja utilizar na Figura e complete o assistente.
Figuras 4-eixos podem ser reconhecidas a partir de um conjunto de superfícies guiadas.
No diálogo Nova Figura:
- Selecione o tipo de figura 4 eixos, marque Extrair com reconhecimento de figura e clique em Avançar.
- Selecione a curva de fronteira no diálogo Fronteiras de superfície e então complete o assistente.
