Uma peça de contorno simplificado é um arquivo de peça derivada que pode ser editado e recalculado para alterar a peça.

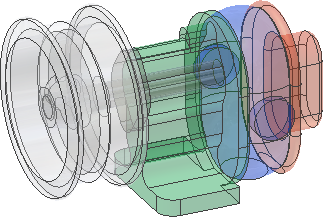

Na seguinte imagem, a peça de contorno simplificado original contém furos. Já que os furos não foram planificados, podiam ser vistas algumas das faces dos dentes internos da engrenagem através dos furos laterais, portanto não foram removidos.
Na imagem seguinte, editou-se a peça de contorno simplificado e alteraram-se as opções para simplificar a peça ainda mais. A peça já não contém furos, operações internas nem hardware.
Para editar uma peça de contorno simplificado:
- Abra o arquivo da peça.
- Também é possível clicar com o botão direito do mouse para definir a peça como substituta.
- Opcionalmente, você pode expandir a pasta de corpos e clicar com o botão direito do mouse em corpos específicos no navegador para definir a visibilidade ou a transparência da peça.
- Clique com o botão direito do mouse na montagem de origem no navegador e selecione Editar montagem de contorno simplificado no menu de contexto. Isso abre a montagem e exibe a caixa de diálogo Contorno simplificado.
Nota: A opção Editar montagem de contorno simplificado não estará disponível se a peça precisar ser atualizada.
- Opcionalmente, na guia Componentes, você pode alterar os critérios usados para remover peças ou especificar os componentes a serem incluídos ou excluídos.
- Você também pode alterar a vista de projeto, a representação posicional ou o nível de detalhe que será usado para recalcular a peça de contorno simplificado. Por exemplo, especifique uma vista de projeto ou um nível de detalhe que não contenha componentes internos.
- Opcionalmente, na guia Operação, especifique as operações, as faixas e os outros fatores a serem preservados na montagem de contorno simplificado.
- Selecione a guia Criar para redefinir o estilo de contorno simplificado e outras configurações.
- Opcionalmente, clique em Visualizar para confirmar visualmente as alterações.
- Clique em Aceitar para recalcular a montagem de contorno simplificado com os novos parâmetros e feche a caixa de diálogo.
