Aprimoramentos de chapa

Visibilidade da representação de punção

As novas opções permitem que você controle a exibição da representação do puncionamento individual.

As seguintes substituições de planificação são adicionadas à caixa de diálogo Ferramenta punção:

• Mostrar operação de punção formada
• Mostrar representação de esboço
  Nota: A iFeature Punção de chapa deve estar definida com uma representação de esboço simplificada para usar esta opção.
• Mostrar marca de centro

Ignorar substituições de planificação é adicionada como opção da guia Representação de punção da caixa de diálogo Planificação.

Nota:

Uma operação de puncionamento cuja forma se estende além do limite da planificação pode agora ter sua definição substituída para ser exibida como marca central ou esboço sem erro.

Uma substituição do puncionamento da planificação herdada continua a exibir um erro até que a planificação seja excluída e recriada no Inventor 2017.

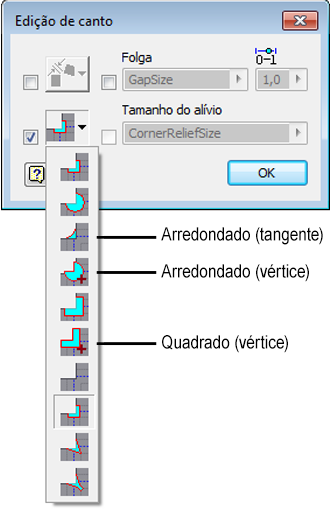

Alívio de canto

As opções Arredondado (Tangente), Arredondado (Vértice) e Quadrado (Vértice) são adicionadas aos alívios de canto para fornecer mais soluções de posicionamento.

Erros de cálculo da planificação

Uma planificação com erros de cálculo exibe um ícone de informação no navegador e participa do Design Doctor.

iFeatures de planificação

A opção Desdobrar em Planificação é adicionada à caixa de diálogo de criação Extrair iFeature e à caixa de diálogo de inserção Ferramenta punção. Esta nova opção permite que você desdobre certos tipos de operações de punção. Você deve especificar a opção de planificação nos dois locais para desdobrar a forma de punção.

• A planificação é limitada para iFeatures que possam ser desdobradas se foram criadas como operações de chapa de metal normal.
• Formas deformadas, como ressaltos estampados e persianas, não podem ser desdobradas.

Aprimoramentos das caixas de diálogo de chapa de metal

As seguintes caixas de diálogo contêm novas operações:

• Um botão Aplicar é adicionado às caixas de diálogo Arredondamento de canto e Chanfro de canto para melhorar a eficiência.
• A caixa de diálogo Arredondamento de canto é agora redimensionável e se mantém durante sua sessão.

Adiar atualização de planificação

• A opção Cálculo da planificação é adicionada à guia Modelagem da caixa de diálogo Configurações de documento.
• A opção Adiar atualização em planificação é adicionada às Opções para abrir arquivos.

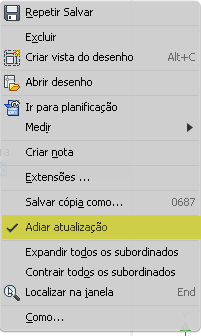

• Também é possível clicar com o botão direito do mouse na planificação no navegador para adiar a atualização.


Edição direta

O comando Edição direta é adicionado ao painel da faixa de opções Modificar chapa de metal.
