O Inventor 2017.3 oferece correções e mais de 20 aprimoramentos de produto em referências de esboço projetado, filtragem inteligente de interferência, publicação de PDF 3D, códigos de produto adicionais BIM OmniClass e aprimoramentos originados diretamente do feedback de clientes no Inventor Ideas. Esta atualização também fornece a próxima etapa em aprendizado de produto com uma experiência unificada que possibilita que os clientes criem, gerenciem e publiquem conteúdo de aprendizado com Tutoriais guiados.
Geral
Melhorias de medição
- Reinicie facilmente Medida clicando na janela de desenho.

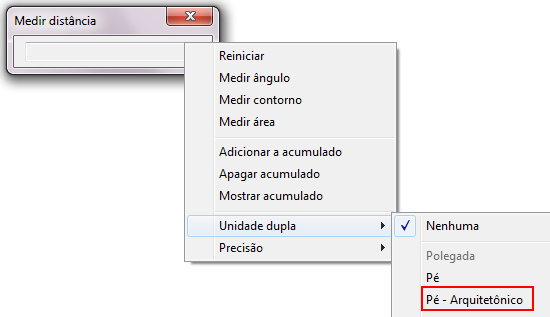

- Uma unidade dupla, Pé - Arquitetônico, está agora disponível para medição de distância, contorno e área.
Nota: Frações menores que 1/128 não são compatíveis.
Melhoria adicional do fluxo de trabalho
Agora é possível usar uma janela de seleção por interseção para selecionar vários perfis fechados ao criar operações com os comandos Revolução, Varredura, Espiral, Chanfro e Arredondamento.
PDF 3D

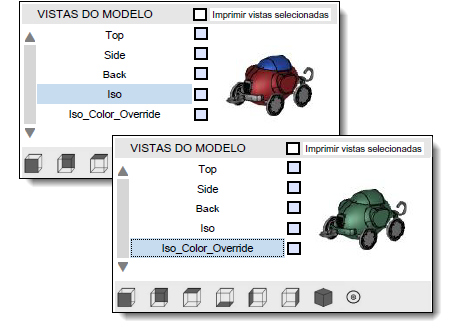

A exportação de PDF 3D é significativamente mais rápida e passou a oferecer suporte a substituições de cor da representação de vista.
Esboço
A seleção de tangências está agora disponível no comando Projetar geometria
- Com o botão esquerdo do mouse, clique duas vezes em uma face ou em uma aresta.
- Selecione uma face ou uma aresta, clique com o botão direito e selecione Selecionar tangências no menu de contexto.
OU
Referências de esboço projetado são agora mantidas após a redefinição de um esboço
Anteriormente, se o plano em que uma peça ou esboço de montagem foi criado fosse redefinido, as referências projetadas eram perdidas (o esboço ficava verde).
Agora, se você redefine o plano de esboço, a associatividade é mantida (o esboço permanece amarelo). Isso se aplica aos seguintes tipos de referência de esboço:
- Geometria projetada.
- Contorno projetado.
- Aresta de corte.
- Referência de peça transversal.
Dicas de redefinição
- Quando você redefine um plano de esboço, a origem do esboço é convertida seguindo a normal e o eixo do esboço, com a menor quantidade de rotação possível.
Sistema de coordenadas original do esboço Sistema de coordenadas redefinido do esboço
- Se você redefinir um esboço como um plano não paralelo, o esboço poderá ser marcado como inválido na geometria projetada enquanto o tipo de geometria estiver sendo alterado. Nesses casos, exclua manualmente a geometria inválida e projete-a novamente.
Geometria projetada de spline Geometria projetada de spline redefinida como arco
- Se uma operação de nível superior apresentar falha depois que você redefinir um esboço consumido de uma operação, edite a operação de nível superior conforme necessário.
Para obter mais informações, consulte Sobre como projetar a geometria de um esboço.
Novas opções em Opções de aplicativo
guia Esboço aprimoram o desempenho

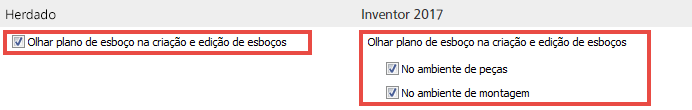

Existem agora configurações separadas para controlar o comportamento de Examinar em um esboço de montagem e controlar o comportamento de Examinar em um esboço de peça na caixa de diálogo Opções de aplicativo guia Esboço.
Agora que existem configurações separadas para esboço de peça e esboço de montagem, você pode, por exemplo, desativar Examinar no plano de montagem ao editar um componente e ter Examinar ativado ao editar um esboço de montagem.
- Ao criar ou editar um esboço de peça.
- Ao criar ou editar um componente na peça.
- Durante a edição local de uma peça em uma montagem.
A configuração No ambiente de montagem controla o comportamento de Examinar ao criar ou editar um esboço de montagem.
Para obter mais informações, consulte Referência da guia Esboço (Opções do aplicativo).
Novas opções de minibarra de tarefas de esboço 3D e minibarra de tarefas de esboço 2D
Uma minibarra de tarefas é adicionada ao ambiente de esboço 3D.
Editar esboço 3D: é exibido ao selecionar um esboço 3D no ambiente de peça e chapa de metal.
Além disso, as seguintes opções foram adicionadas à nova minibarra de tarefas de esboço 3D e à minibarra de tarefas 2D existente. As seguintes opções são exibidas ao selecionar uma operação baseada em esboço 2D ou 3D:
Compartilhar esboço: Essa opção é exibida quando você seleciona o esboço e a operação/face baseada em esboço na peça e no ambiente de chapa de metal, e o esboço não está compartilhado.
Deixar de compartilhar esboço: Essa opção é exibida quando você seleciona o esboço e a operação/face baseada em esboço na peça e no ambiente de chapa de metal, e o esboço está compartilhado.
Tornar visível: é exibido em todos os ambientes de peça e montagem, e a visibilidade está desativada.
Tornar invisível: é exibido em todos os ambientes de peça e montagem, e a visibilidade está ativada.
Para obter mais informações sobre o compartilhamento e o cancelamento do compartilhamento de esboços, consulte Para criar e editar esboços.
Para obter mais informações sobre operações de esboço, consulte Sobre as operações de esboço.
Enviado para o Inventor® Ideas
Converter texto de esboço em geometria

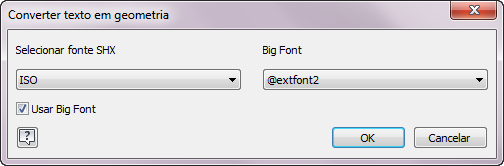

Agora é possível converter texto de esboço de peça, montagem e desenho em geometria de esboço (linhas, arcos). Use geometria de texto convertido para criar gravuras de texto, por exemplo, para gravar números de peça ou informações de estoque a laser nos modelos.
Depois que o texto é convertido na geometria de esboço padrão, a geometria convertida não é mais associada ao texto original.
| 1. Clique com o botão direito no texto do esboço. | 2. Faça seleções. | 3. O texto é convertido na geometria padrão. |
|
|
|
Montagens
Vários aprimoramentos em Analisar interferências

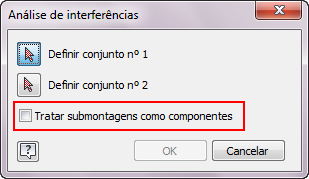

- A nova opção Tratar submontagens como componentes da na caixa de diálogo Análise de interferência permite que você trate submontagens como componentes únicos e ignore as interferências nas submontagens.

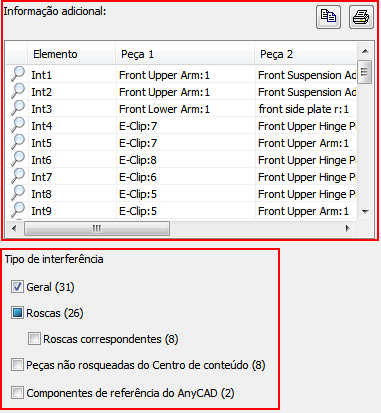

- A caixa de diálogo Interferência detectada agora inclui:
- Informações sobre cada interferência.
- Opções de filtragem de tipo de interferência. Concentre-se nas informações que você precisa verificar, incluindo somente as interferências que deseja ver.
Nota: O filtro Componentes de referência do AnyCAD é exibido quando a montagem inclui uma referência do AnyCAD..
- Ignore e não ignore opções. É possível:

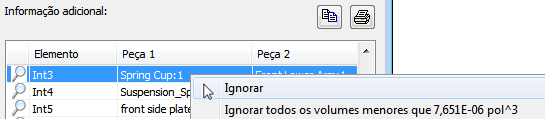

- Clique com o botão direito em um item e selecione para ignorar o volume selecionado ou ignore todos os volumes de interferência menores que um valor selecionado.
- Marque ou desmarque o filtro Ignorado para mostrar ou ocultar as interferências ignoradas na lista.
Nota: Todas as interferências ignoradas são exibidas com linhas cruzadas.

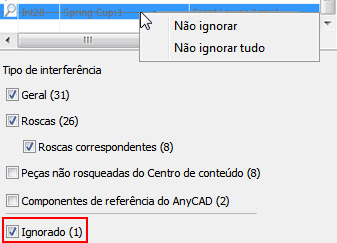

- Clique com o botão direito em uma interferência ignorada e selecione para Não ignorar o item selecionado, ou Não ignorar tudo.
- As roscas não coincidentes exibem o tipo de interferência em uma dica de ferramenta para 4 tipos de interferências.
- Os componentes com rosca estão desalinhados.
- A designação de rosca não coincide, incluindo diâmetro nominal e passo.
- A mão esquerda/direita não coincide.
- O comprimento da rosca não coincide.
Nota: O primeiro conjunto de números na dica da ferramenta indica o valor da rosca interna. O segundo conjunto indica o valor da rosca externa. - O tipo de interferência é incluído em uma nova coluna chamada Nota quando você copia
um valor de interferência de rosca no Excel.
Para obter mais informações, consulte Para analisar interferências entre componentes.
Melhoria da caixa de diálogo Opções de contorno simplificado de montagem
A configuração Usar substituição de cor do componente de origem está agora disponível na caixa de diálogo Opções de contorno simplificado. Use essa opção para vincular a cor do componente base à peça de destino. Se essa caixa permanecer desmarcada, a aparência será definida como a aparência padrão da peça de destino.
A legenda da opção Usar substituição de cor do componente de origem, nas Opções de aplicativo guia Peça, é renomeada como Criar/derivar/contorno simplificado
Para obter mais informações, consulte Criação de uma peça de contorno simplificado.
Autor de tutorial guiado
Criar e compartilhar tutoriais

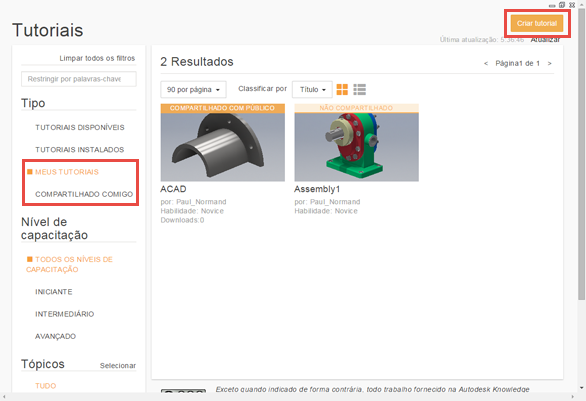

Agora você pode criar seus próprios tutoriais e compartilhá-los de forma pública ou privada. Esse aprimoramento adiciona duas novas categorias ao Tipo. Clique em Meus tutoriais para exibir e gerenciar os tutoriais que você criar. Clique em Compartilhado comigo para exibir tutoriais que foram compartilhados de modo privado com você.

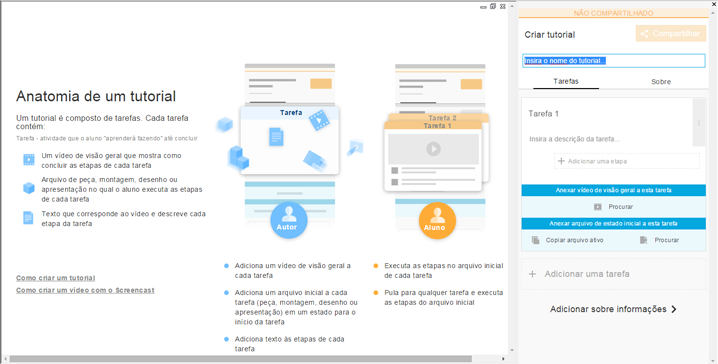

Ao clicar em Criar Tutorial para iniciar o processo de criação, a Anatomia de um guia visual de tutorial será exibida. Clique nos links de tutoriais na página Anatomia para assistir a dois vídeos curtos que orientarão você pelo processo de criação e compartilhamento.
Para obter mais informações sobre Tutoriais guiados, consulte Tutoriais de introdução.
Conteúdo de BIM
Preparação do Conteúdo de BIM para o Configurator 360
Um novo fluxo de trabalho é fornecido para a preparação dos modelos do Inventor para uso como Conteúdo de BIM por meio do Configurator 360. Consulte Sobre como preparar uma montagem do Inventor para conteúdo de BIM sob demanda.
Suporte para OmniClass 2006
- 23.10 Produtos locais
- 23.20 Acessórios de construção de uso geral e produtos de superfície
- 23.25 Produtos estruturais e de divisão de espaço
- 23.35 Cobertura, revestimento e acabamentos
Mudar do OmniClass 2006 para o OmniClass 2012
O arquivo Categories.xml contém as classificações e o mapeamento para categorias do Revit do OmniClass 2006. Se desejar usar as classificações do OmniClass 2012, você pode alterar de 2006 para 2012 seguindo estas instruções.
