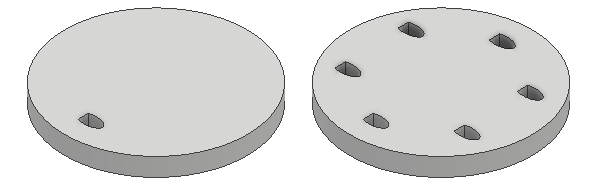

Melhoria do padrão circular permitindo ocorrências idênticas
Selecione Fixo para preservar a orientação do corpo ou o conjunto de operações de origem. Também é possível redefinir o ponto base do corpo ou o conjunto de operações. O padrão usa o centro de perfil de interseção como ponto base.

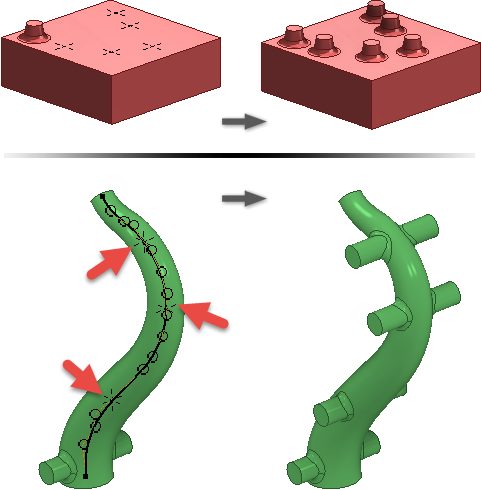

Padrão orientado a esboço
O comando Padrão orientado a esboço foi apresentado. Agora é possível definir padrões para corpos ou operações em pontos definidos em esboços 2D ou 3D. Opcionalmente, é possível redefinir o ponto base ou selecionar Faces para orientar o padrão.

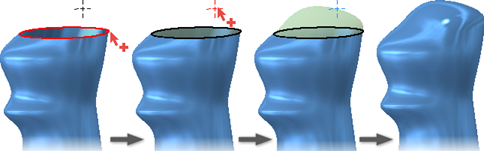

Superfície do limite
A opção Trilho guia foi adicionada ao comando Fechamento do limite. Agora é possível selecionar curvas e pontos para dar forma ao fechamento.
Superfície regrada
- A opção Ângulo foi adicionada a todos os tipos de superfície regrada.
- O tipo de superfície Varredura é o Vetor renomeado e agora é compatível com a seleção de borda e esboço.
- As opções Alternar Todas as faces e Cadeia automática de arestas foram adicionadas ao tipo de superfície Vetor.

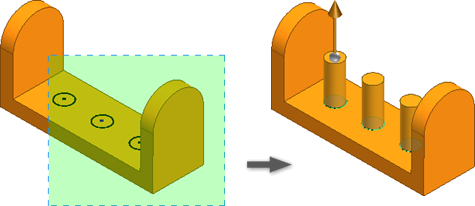

Seleção cruzada em janela de vários perfis fechados quando o comando de extrusão é usado
Agora, ao usar o comando Extrusão, você pode utilizar uma janela para selecionar vários perfis fechados. Anteriormente, era necessário selecionar perfis fechados um de cada vez.

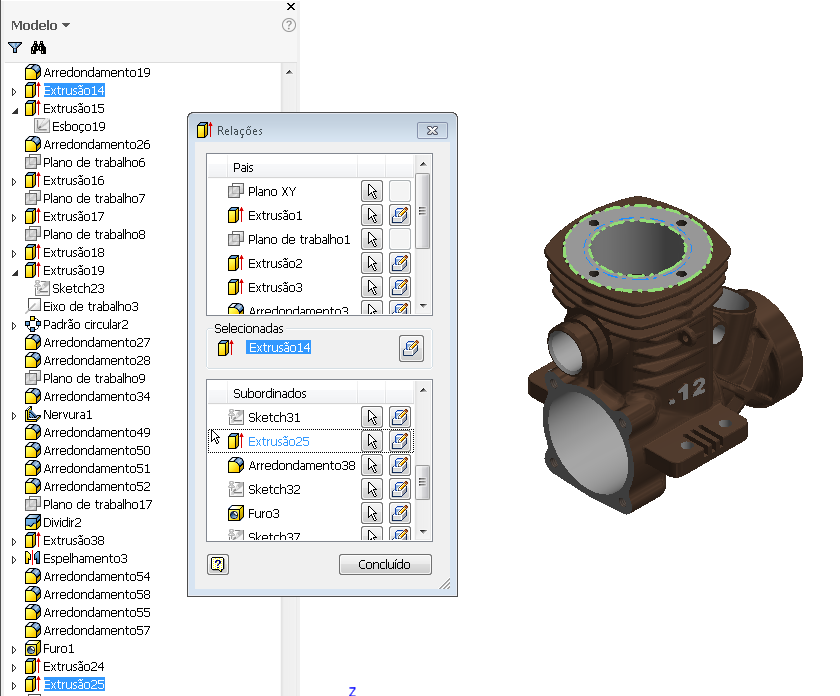

Visualizar as relações das operações pai/filho a partir de uma peça
Agora, no ambiente de peça, é possível acessar com facilidade as relações das operações pai/filho a partir de uma peça por meio do navegador de modelo ou da janela de desenho. Essa nova caixa de diálogo interativa permite visualizar as dependências da operação diretamente de dentro da peça. Na caixa de diálogo Relações, selecione o ícone
para alternar para uma vista selecionada. Selecione o ícone
para acessar a caixa de diálogo Editar operação.
- Esboços
- Esboços compartilhados
- Eixos
- Planos
- Pontos

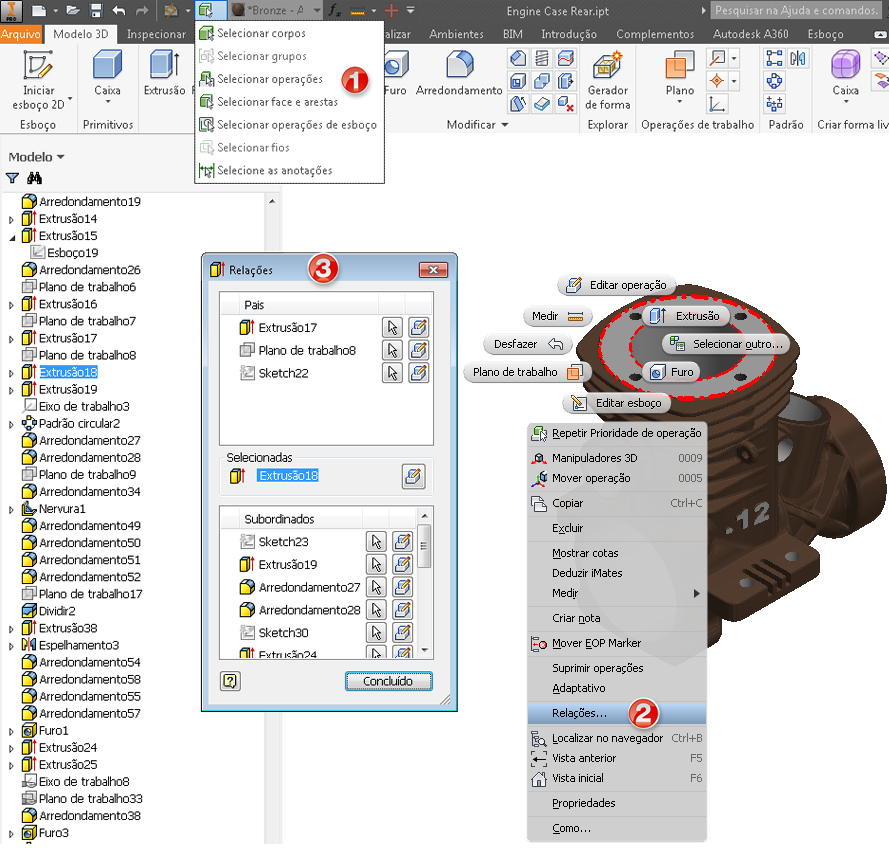

Para acessar a caixa de diálogo Relações e as dependências visíveis da operação:
- Navegador de modelo: Clique com o botão direito do mouse no nó da operação no navegador de modelo para exibir o menu de contexto e selecione Relações...
- Janela de desenho: Defina o filtro de seleção como Selecionar operações, selecione uma operação na exibição, clique com o botão direito do mouse e selecione Relações...
Modelo de arquivo de peça
As representações de vista no modelo de arquivo de peça são aprimoradas para simplificar o projeto do documento.
- Principal (bloqueada)
- Isométrica (padrão)
- Frente
- Superior
- Direita
