Aprimoramentos de desenho

Arestas de corte irregulares nas vistas de corte

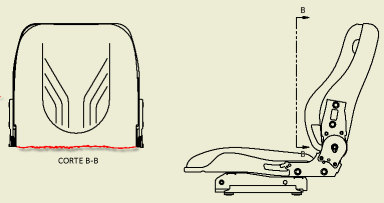

É possível selecionar o tipo de linha de quebra para componentes parcialmente cortados em vistas de corte e de detalhe. As opções Suavizada e Irregular estão disponíveis na caixa de diálogo Vista de corte, na caixa de diálogo Editar propriedades de corte e na caixa de diálogo Editor de estilos e normas.

Por padrão, as arestas de corte são exibidas como linhas suavizadas.

Para alterar a configuração padrão de arestas de corte para linhas irregulares:

1. No Editor de estilos e normas, selecione a Norma ativa.
2. Na guia Preferências da vista, selecione Corte ou Detalhe como Tipo de vista.
3. Em Arestas de corte padrão, selecione Irregular.



Para substituir as configurações de uma determinada vista de corte, selecione Irregular na caixa de diálogo Vista de corte ou na caixa de diálogo Editar propriedades de corte.

Estilo de balão de referência retangular

Agora, existe uma opção de estilo de balão de referência retangular, que oferece suporte à exibição de várias propriedades selecionadas.

A nova opção de balão de referência pode ser acessada nas seguintes caixas de diálogo:

• Editor de estilos e normas (balão de referência)
• Editar balão de referência
• Balão de referência automático

Configuração padrão de vínculo adicionada à caixa de diálogo Opções do aplicativo

Na caixa de diálogo Opções do aplicativo guia Esboço, marque ou desmarque a caixa de seleção Ativar a opção de vínculo por padrão durante inserção de imagem para personalizar a configuração padrão ao inserir uma imagem a partir do menu de esboço. Esse novo recurso controla o comportamento padrão da caixa de seleção VÍNCULO na caixa de diálogo Inserir imagem.

Mudança automática de linha no título e em cabeçalhos de coluna de tabelas de desenho

As tabelas Geral, Listas de peças, Furo ou Revisão em desenhos, colunas e cabeçalhos agora oferecem suporte à quebra automática de linha. Os cabeçalhos de coluna se ajustam à largura mínima que permita acomodar a maior palavra da coluna. Os cabeçalhos de tabela se ajustam à largura mínima das colunas incluídas.

Dica: Os desenhos herdados, quando abertos pela primeira vez, continuam com o comportamento herdado. Para alterar uma tabela e incluir a nova funcionalidade, abra a caixa de diálogo Editar tabela e clique em OK para permitir a quebra de linha.

Nova configuração Ajustar QTDE no filtro da lista de peças de vistas de projeto

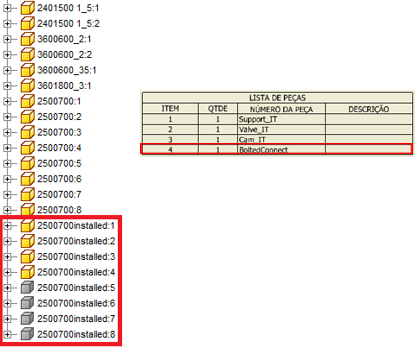

A nova opção Ajustar QTDE foi adicionada ao filtro de listas de peças da vista de projeto de desenhos. A opção Ajustar QTDE pode ser acessada na caixa de diálogo Configurações de filtro.

Quando a caixa de seleção Ajustar QTDE está marcada, a opção de quantidade de uma lista de peças é ajustada de acordo com a visibilidade dos itens da vista de projeto. Somente essas peças visíveis são levadas em conta para as colunas QTDE e QTDE DE ITENS em uma lista de peças.
