Criar faces, adicionar operações de trabalho, impor restrições e muito mais sobre modelos de malha
Foram feitos aprimoramentos significativos para o trabalho com modelos de malha.
- Importar arquivo OBJ para documentos de peça ou montagem. Arquivos de malha grandes podem demorar mais para ser importados.
- Exportar modelos sólidos/de superfície/de malha para o formato OBJ. A cor não é compatível no momento.

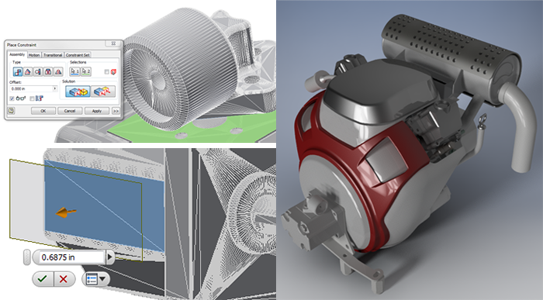

- Crie faces a partir de facetas de malha usando o comando Ajuste da face de malha. Selecione uma faceta de malha e o tipo de face que deseja criar, ou aceite a opção Ajuste automático e uma visualização da superfície será exibida. Clique em Aplicar e a face é criada.
- Utilize os comandos Restringir e Montagem para criar relações entre malhas, e também entre malhas e sólidos ou superfícies.
- Adicione operações de trabalho usando a malha como entrada para planos de trabalho, eixos e pontos. Há duas exceções de entrada: ponto central do toroide e contorno das arestas.
- Utilize os comandos Medir distância e Ângulo com diversas entradas de malha: faces, arestas, vértices e eixos deduzidos de malha, pontos centrais e pontos medianos. Atualmente, não há suporte para medir a distância e o ângulo entre um componente de malha e uma operação de montagem.
- O Carregamento expresso é compatível. Importe uma malha de montagem STEP ou JT, salve a montagem do Inventor e use o modo de publicação rápida.
- Estilos visuais são compatíveis com componentes de malha.
