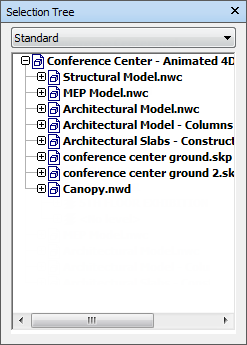

A Selection Tree é uma janela encaixável que exibe uma variedade de vistas hierárquicas da estrutura do modelo, como definido pelo aplicativo de CAD no qual o modelo foi criado.
O Autodesk Navisworks utiliza esta estrutura hierárquica para identificar caminhos específicos de objeto (do nome do arquivo até um determinado objeto).
Para os arquivos do Revit 2014 ou superior (RVT ou NWC), a hierarquia do modelo pode ser estruturada de forma a exibir a categoria, a família, o tipo e a instância abaixo de cada nível, além de exibir o material do qual o objeto do Revit é feito. Por exemplo, uma porta pode ser quebrada em partes integrantes como vidro ou madeira.
Por padrão, há quatro opções na lista suspensa:
- Standard. Exibe a hierarquia da árvore padrão, incluindo todas as instâncias. A hierarquia pode ser classificada alfabeticamente.
- Standard. Exibe a hierarquia da árvore padrão, incluindo todas as instâncias.
- Compact. Exibe uma versão simplificada da hierarquia na opção Standard, omitindo vários itens. É possível personalizar o nível de complexidade desta árvore no Options Editor.
- Propriedades Exibe a hierarquia com base nas propriedades dos itens. Isto permite uma pesquisa manual simples no modelo por propriedade de item.
- Conjuntos Exibe a lista de conjuntos de seleção e de pesquisa. Caso nenhum conjunto de seleção e de pesquisa tenha sido criado, esta opção não é exibida. Nota: A lista de itens na opção Sets é exatamente a mesma que a lista na janela encaixável Sets.
- Conjuntos. Exibe uma lista dos conjuntos de seleção e pesquisa. Caso nenhum conjunto de seleção e de pesquisa tenha sido criado, esta opção não é exibida.
Opções adicionais personalizadas da Selection Tree podem ser adicionadas usando a API do Autodesk Navisworks.
O nome dos itens reflete os nomes do aplicativo de CAD original, sempre que for possível. É possível copiar e colar nomes da Selection Tree. Para fazer isto, clique com o botão direito na Selection Tree, e clique em Copy Name no menu de contexto. Como alternativa, é possível clicar em um item na Selection Tree, e pressionar CTRL + C. O nome agora foi copiado para a área de transferência.
Há diferentes ícones de árvore representando os tipos de geometria que compõem a estrutura do modelo. Cada um destes itens podem ser marcados como ocultos (cinza), não oculto (azul escuro) ou requerido (vermelho).
