Para criar um alinhamento de Melhor Ajuste de Pontos

O alinhamento de Melhor Ajuste de Pontos permite alinhar a peça com o modelo CAD utilizando os pontos centrais de três ou mais itens geométricos. O PowerInspect utiliza esses pontos para realizar um melhor ajuste que corresponde os dados medidos ao modelo CAD.

Para criar um alinhamento de Melhor Ajuste de Pontos:

  1. Selecione o nível de Definição na sequência de inspeção.

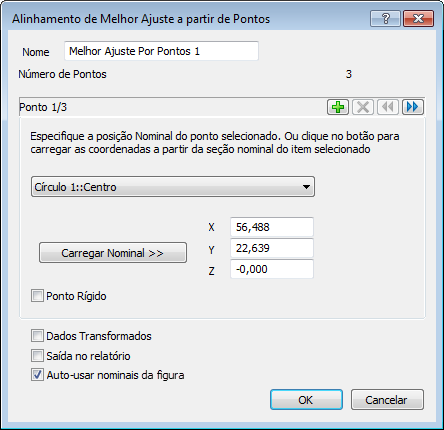

  2. Clique na guia Início > painel Criar > seta Alinhamento > Alinhamento de Melhor Ajuste de Pontos. O diálogo Alinhamento de Melhor Ajuste a partir de Pontos é exibido.

  3. Insira um Nome para o alinhamento.
  4. Na lista suspensa, selecione o item que contém o primeiro ponto de alinhamento.

    Por padrão, as coordenadas nominais do ponto são exibidas nas caixas X, Y, e Z. Para inserir as nominais de cada ponto manualmente, desmarque a caixa de verificação Auto-usar nominais da figura, e digite as coordenadas.

  5. Marque a caixa de seleção Ponto Rígido para posicionar o primeiro ponto com nenhum erro; desmarque a caixa de seleção para permitir a otimização das coordenadas do primeiro ponto.
  6. Clique em para especificar o próximo ponto, e selecione o segundo ponto de alinhamento na lista.
  7. Repita o passo 6 para selecionar o terceiro ponto para o alinhamento.
  8. Caso deseje utilizar mais do que três pontos para o alinhamento, clique em para adicionar um novo ponto e repita o passo 5. Você pode adicionar quantos pontos desejar.

    Para exibir um ponto anterior, clique em . Para apagar o ponto atualmente selecionado, clique em .

  9. Se um ou mais recursos usados no alinhamento forem medidos a partir de uma nuvem de pontos, selecione o alinhamento utilizado para calcular os valores medidos da nuvem de pontos na lista Alinhamento de referência.
  10. Caso a sequência de inspeção contenha figuras construídas que utilizam medições tomadas por diferentes dispositivos de medição ou a partir de diferente posições de dispositivo, selecione a caixa de verificação Dados transformados. Isso converte as coordenadas do dispositivo em coordenadas CAD para que todos os cálculos utilizem um sistema de referência comum.

    A caixa de seleção não tem efeito quando todas as coordenadas na inspeção são adquiridas com um dispositivo de medição em uma posição, ou quando a sequência de inspeção não contém figuras construídas.

  11. Para incluir os detalhes desse item no relatório, selecione a caixa de verificação Saída no relatório.
  12. Clique OK para fechar o diálogo e criar o item de alinhamento.
