Mapear o sistema de coordenadas do dispositivo de medição para o sistema de coordenadas do modelo CAD.
O diálogo Matriz de Transformação é um diálogo comum. As opções mudam dependendo de como a transformação é utilizada.

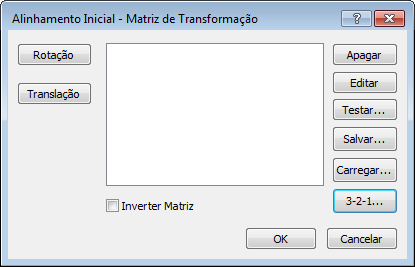

Por exemplo, o diálogo CAD - Matriz de Transformação exibe um botão Escalar e Espelhar. O diálogo Alinhamento Inicial - Matriz de Transformação exibe um botão 3-2-1.
O diálogo pode conter as seguintes opções:
- Rotação — Para rotacionar o modelo em torno de um eixo especificado.
- Translação — Para mover o modelo por uma distância especificada ao longo dos eixos X, Y e Z.
- Escalar — Para aumentar ou diminuir o tamanho do modelo na tela CAD.
- Espelhar — Para inverter o modelo CAD em um plano especificado.
- Lista Transformar — Para sequenciar a composição para rotação, translação, escalar e espelhar. Você pode selecionar e arrastar itens para alterar a ordem.
- Apagar — Para apagar a transformação selecionada.
- Editar — Para editar a transformação selecionada.
- Testar — Para comparar as coordenadas de uma posição especificada antes e depois da transformação.
- Salvar — Para salvar a transformação como um arquivo de matriz de transformação (.mat).
-
Carregar — Para carregar uma matriz de transformação salva anteriormente ou um plano de trabalho de um arquivo CAD.
- Carregar um arquivo .mat ou o arquivo de modelo que contém as transformações que você deseja usar. Quaisquer transformações existentes são apagadas.
- Se o arquivo de modelo contém planos de trabalho, você pode selecionar o plano de trabalho com o qual deseja trabalhar.
- 3-2-1 — Para criar um alinhamento inicial entre a Referência de Máquina e a Referência CAD (SCP).
Nota: O botão 3-2-1 não está disponível em OMV.
- Inverter matriz — Para inverter a matriz de transformação.
Por exemplo, ao inverter uma matriz com escala 2 e rotação de 30 graus em torno de X, produziria-se uma rotação de -30 graus em X e uma escala de 0,5.
Diálogo Rotação
Rotacione o modelo em um eixo especificado.
- As opções de rotação de Eixo são:
- Em torno de X (Plano YZ) — 0 graus ao longo do eixo Y e 90 graus ao longo do eixo Z.
- Em torno de Y (Plano ZX) — 0 grau é ao longo do eixo Z; 90 graus é ao longo do eixo X.
- Em torno de Z (Plano XY) — 0 graus ao longo do eixo X e 90 graus ao longo do eixo Y.
- Ângulo (em graus) — especifica o ângulo para rotacionar o modelo no eixo.
Diálogo Translação
Mover o modelo ao longo dos eixos principais.
- As caixas X, Y e Z especificam a distância em que deseja mover o modelo em cada eixo.
O botão
inverte os valores do eixo.
Diálogo Espelhar
Espelhar o modelo.
- Plano — Plano em que você deseja espelhar o modelo CAD.
- Coordenada — Posição no eixo selecionado em torno da qual você deseja espelhar o modelo.
Diálogo Escalar
Aumentar ou diminuir o tamanho do modelo.
- X, Y e Z — Localização do centro de expansão com relação à referência SCP.
- Fator — Fator para escalar o modelo.
Por exemplo, para dobrar o tamanho do modelo, digite 2.
- O botão
altera o Fator especificado para seu recíproco.
Por exemplo, um Fator de 4 altera para 0,25.
