Utilize a guia Nuvem de Pontos da janela gráfica para visualizar informações sobre o item Nuvem de Pontos selecionado na sequência de inspeção.

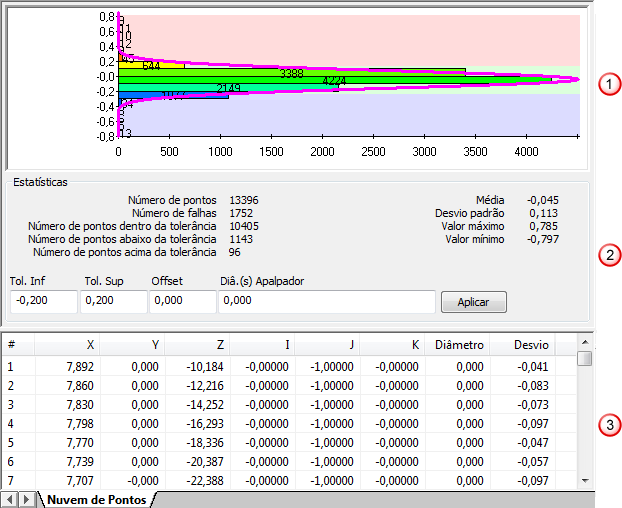

Quando a nuvem de pontos é projetada no modelo CAD, a guia exibe o seguinte:
Gráfico — Exibe a distribuição dos desvios com relação à superfície CAD. Utilize o painel Opções de Vista de Gráfico na guia Vista para aproximar e afastar a vista do gráfico.
Estatísticas — Exibe informações sobre a nuvem de pontos e o número de pontos acima, dentro e abaixo da tolerância. Para modificar as tolerâncias, offset de superfície, ou diâmetro do apalpador para a nuvem de pontos, insira novos valores nas caixas apropriadas e clique em Aplicar.
Tabela — Lista o identificador exclusivo (#), posição (X, Y, Z), vetor normal (I, J, K), o Diâmetro do apalpador e o Desvio da superfície CAD para cada ponto.
Por padrão, a tabela é organizada por identificador de ponto(#). Para ordenar os pontos usando outra coluna, clique no cabeçalho da coluna: clique uma vez para ordenar os pontos na ordem descendente; clique duas vezes para ordenar os pontos em ordem ascendente.
