Para criar um alinhamento de Offset

O Alinhamento de Offset permite alinhar uma peça medindo uma única posição especificada. Os eixos da peça precisam ser alinhados com os eixos do dispositivo de medição, portanto somente é adequado para uso com Máquinas de Medição por Coordenadas (CMMs).

Nota: Alinhamentos de offset estão disponíveis apenas durante a criação de inspeções para máquinas CNC e Manuais.

Para criar um alinhamento de Offset:

1. Selecione o nível de Definição da sequência de inspeção.

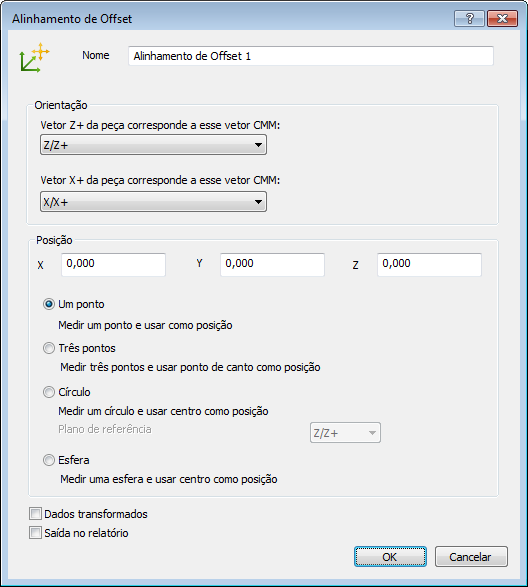

2. Clique na guia Alinhamentos & Referências > painel Alinhamentos > Offset. O diálogo Alinhamento de Offset é exibido.



3. Insira um Nome para o alinhamento.
4. Na lista Vetor Z+ da peça corresponde a esse vetor CMM, selecione o eixo da Referência de Máquina que corresponde ao vetor Z+ do SCP (Referência CAD).
5. Na lista Vetor X+ da peça corresponde a esse vetor CMM, selecione o eixo da Referência de Máquina que corresponde ao vetor X+ do SCP (Referência CAD).
6. Nas caixas X, Y e Z, insira as coordenadas SPC do ponto que corresponde ao ponto medido na peça.
7. Selecione um método de medição. Selecione:
   • Um ponto para capturar o ponto que corresponde às coordenadas especificadas.
   • Três pontos para especificar as posições dos planos principais capturando um ponto nos eixos X, Y e Z. O ponto de alinhamento é calculado a partir do canto em que os planos se intersecionam.
   • Círculo para calcular a posição do ponto a partir do centro de um círculo capturado. Selecione uma entrada na lista suspensa para especificar o plano de referência em que o círculo se encontra.
   • Esfera para calcular a posição do ponto a partir do centro de um esfera capturada.
8. Caso a sequência de inspeção contenha figuras construídas que utilizam medições tomadas por diferentes dispositivos de medição ou a partir de diferentes posições de dispositivo, selecione a caixa de seleção Dados transformados. Isso converte as coordenadas do dispositivo para coordenadas CAD para que todos os cálculos utilizem um sistema de referência.

   A caixa de seleção não tem efeito quando todas as coordenadas na inspeção são adquiridas com um dispositivo de medição em uma posição, ou quando a sequência de inspeção não contém figuras construídas.

9. Para incluir os detalhes desse item no relatório, selecione a caixa de verificação Saída no relatório.
10. Clique OK para salvar o alinhamento e fechar o diálogo.

Nota: Antes de medir o alinhamento, certifique-se de que os eixos da peça estejam corretamente alinhados com os eixos do dispositivo de medição.
