Para capturar o alinhamento inicial

Meça seis pontos em três superfícies: três pontos para definir um plano, dois pontos para definir um eixo e um ponto para definir uma posição.

Por exemplo:

Essa regra 3-2-1 fixa a peça no espaço 3D e permite que o PowerInspect calcule uma transformação que converte coordenadas SCP para coordenadas de Máquina.

Nota: O método de alinhamento 3-2-1 somente está disponível durante a criação de inspeções para máquinas manuais e CNC.

Para criar um alinhamento inicial:

  1. Conecte o PowerInspect ao dispositivo de medição.
  2. Clique duas vezes em SCP (Referência CAD) na sequência de inspeção.

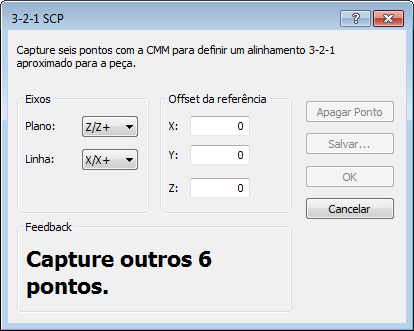

  3. No diálogo Matriz de Transformação, clique no botão 3-2-1.

  4. Na lista Plano, selecione o eixo a ser definido pelo plano capturado.
  5. Na lista Linha, selecione o eixo a ser definido pela linha capturada.
  6. Para aplicar offset à referência, insira os valores X, Y, e Z do offset na área Offset da referência.
  7. Capture seis pontos na peça utilizando a regra 3-2-1:
    • Pontos 1, 2 e 3 especificam um plano. Isso trava dois eixos de rotação e um eixo de translação.
    • Pontos 4 e 5 especificam uma linha. Isso trava um eixo de rotação e um eixo de translação, e a ordem dos pontos especifica a direção da linha.
    • Ponto 6 especifica uma segunda linha ortogonal ao eixo do plano e à linha criada pelos pontos 4 e 5. Isso trava o eixo de translação restante, e o ponto de interseção entre as duas linhas fornece a posição da origem.

    Para apagar o último ponto capturado, clique em Apagar Ponto.

    Conforme cada ponto é capturado, a área Feedback exibe o número de pontos restantes. Quando todos os seis pontos tiverem sido capturados, a área exibe: Seis pontos recebidos. Matriz atualizada para indicar que o alinhamento inicial foi criado.

  8. Para salvar detalhes desse alinhamento num arquivo de matriz (.mat) para uso posterior, clique em Salvar e especifique o nome do arquivo.
  9. Clique OK para fechar o diálogo e salvar suas alterações.

Para exibir a transformação, clique com o botão direito em SCP (Referência CAD) na sequência de inspeção e selecione Editar Alinhamento Inicial no menu de contexto.
