Para importar pontos dinâmicos de um arquivo ASCII, clique na guia Pontos Dinâmicos > painel Editar > Importar. Utilize para copiar pontos dinâmicos entre documentos, ou para importar pontos criados por outros aplicativos ou inseridos num editor de texto.
Cada ponto precisa estar numa linha separada do arquivo, e cada valor numa linha precisa ser separado por um espaço.
A entrada para cada ponto precisa conter:
- Um nome de ponto. Nomes contendo um espaço precisam estar contidos entre aspas duplas.
Para evitar a criação de duplicações, PowerInspect pode renomear os pontos durante o processo de importação. Para evitar a mudança de nome, coloque os nomes dos pontos entre aspas duplas.
- As coordenadas XYZ, que especificam o centro do apalpador.
- As coordenadas IJK da normal da superfície na posição do ponto.
Cada ponto também pode especificar:
- O offset do ponto com relação à superfície.
- As tolerâncias de posição.
- Um tipo de ponto: SP indica um ponto de superfície; EP indica um ponto de aresta.

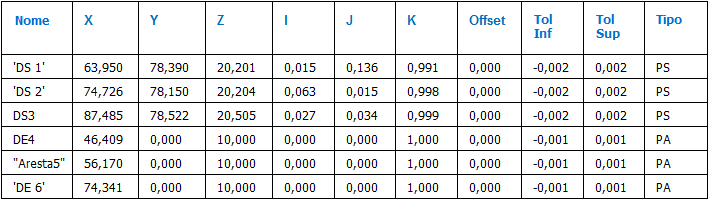

Por exemplo:
Se você especificar apenas o nome, coordenadas e vetor de cada ponto, os valores de offset e tolerância são configurados como 0 por padrão e o tipo de ponto é configurado como PS por padrão.
