Utilize o item Conexões de Percurso para especificar os segmentos de conexão de um percurso. Isso permite definir facilmente folgas de movimento rápido, áreas seguras de ferramenta e segmentos não cortantes.

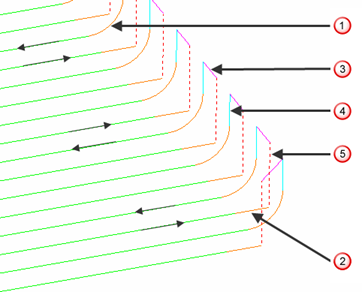

movimento de entrada em Arco Vertical
movimento de saída em Linha Reta
movimento de ligação Rasante
movimento de Aproximação
movimento de Retração
Selecione guia Início > painel Setup > Conexões de Percurso para exibir o diálogo Conexões de percurso.
As guias no diálogo dependem do tipo de estratégia ativa:
Estratégias de fresamento
- Área segura — Especifica o tamanho e a forma da área segura em que a ferramenta pode ser movida em avanço rápido.
- Movimentos e folgas — Especifica os limites de movimentos rápidos e folgas.
- Pontos inicial e final — Especifica a posição e orientação dos pontos inicial e final do percurso.
- Entradas — Especifica o movimento da ferramenta antes de um movimento de corte.
- Saídas — Especifica o movimento da ferramenta após um movimento de corte.
- Ligações — Especifica os movimentos de ligação entre movimentos de corte num percurso.
- Distribuição de ponto — Especifica a distribuição de pontos ao longo das entradas, saídas e ligações num percurso.
Estratégias de torneamento
- Pontos inicial e final – Especifica a posição e o ponto de referência dos pontos inicial e final do percurso.
- Entradas/saídas e ligações — Especifica o movimento da ferramenta antes, depois e entre movimentos de corte para um percurso de torneamento.
Nota: Essa guia somente está disponível se um percurso de torneamento estiver ativo.
