Exemplo de modo de usinagem

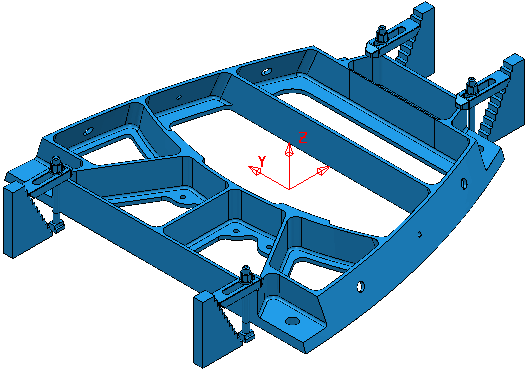

Esse exemplo mostra como evitar a fixação ao criar percursos.

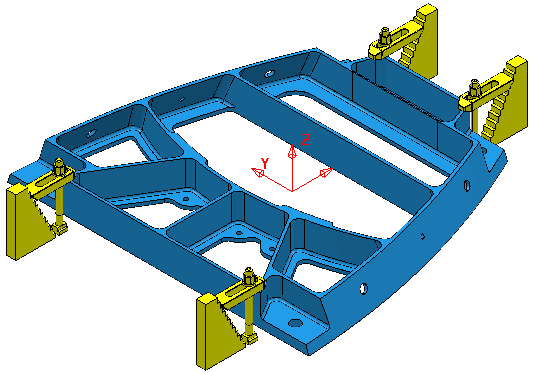

1. Selecione todas as superfícies que constituem a fixação.



2. Selecione guia Início > painel Setup > Sobremetal para exibir o diálogo Preferências de Sobremetal.
3. Selecione o conjunto de sobremetal no topo da lista:
   1. Na lista Modo de Usinagem, selecione Colisão.
   2. Clique no botão Adquirir Componentes .
   3. Clique em Aplicar.

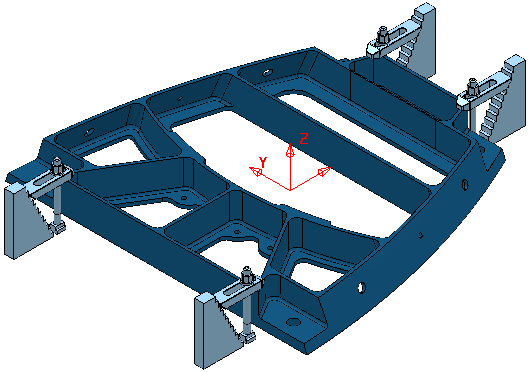

4. Para criar uma representação visual dos resultados, selecione guia Vista > painel Aparência > Sombrear > Modo Usinagem de Fronteira.



Todos os percursos criados para essa peça evitam a fixação. A fixação é detectada e não é usinada.
