Visibilidade de seleção

Utilize a guia Ferramentas de Malha > painel Seleção > opções de Visibilidade de Seleção para especificar que triângulos devem ficar visíveis.

O exemplo a seguir mostra o efeito da utilização dessas opções:

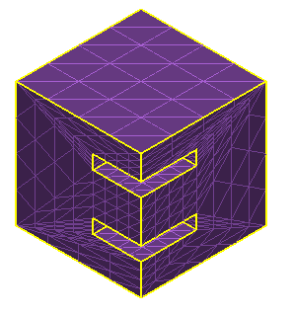

1. Selecione a malha.
2. Clique na guia Ferramentas de Malha > painel Seleção > Visibilidade de Seleção e selecione uma destas opções:
   • Topo — Clique neste botão para selecionar os triângulos (visíveis e invisíveis) na parte superior da malha.
   • Visível — Clique neste botão para selecionar os triângulos visíveis na parte superior da malha.
   • Tudo — Clique neste botão para selecionar todos os triângulos (visíveis e invisíveis) na peça especificada da malha.

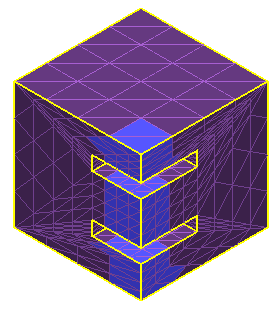

3. Selecione uma área do modelo por caixa:



4. Rotacione o modelo para visualizar os triângulos selecionados:

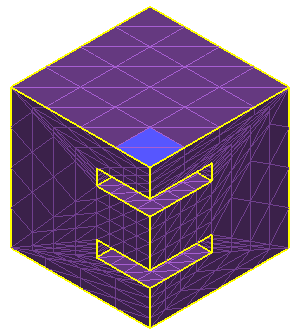

   • Se você usar a guia Ferramentas de Malha > painel Seleção > Visibilidade de Seleção > botão Topo, a seleção resultante será esta:

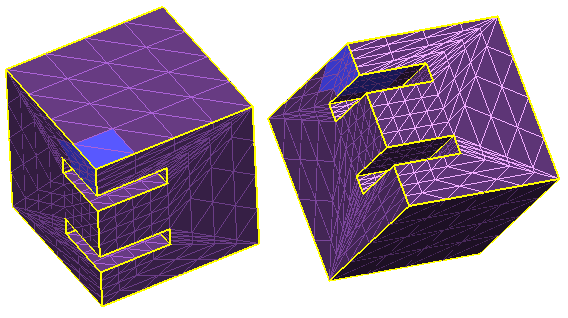

   • Se você usar a guia Ferramentas de Malha > painel Seleção > Visibilidade de Seleção > botão Visível, a seleção resultante será esta:



   • Se você usar a guia Ferramentas de Malha > painel Seleção > Visibilidade de Seleção > botão Tudo, a seleção resultante será esta:
