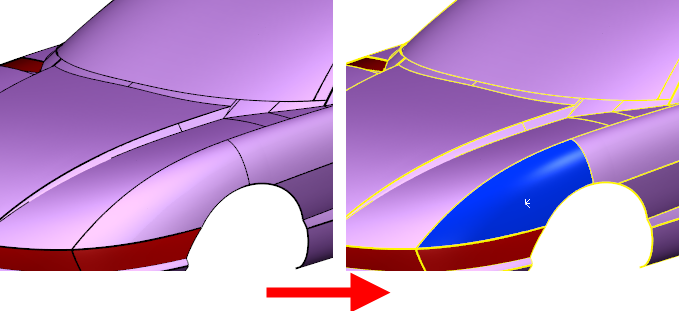

A opção Superfície ajustada permite criar uma superfície não primitiva e trimar automaticamente para ajustar a uma malha.
Para criar uma superfície ajustada:
- Selecione a malha.
- Na guia Ferramentas de Malha > painel Seleção, escolha um método de seleção de triângulo.
- Selecione os triângulos que deseja ajustar superfície:
- Clique na guia Ferramentas de Malha> painel Criar > Ajustar Superfície. O diálogo Superfície Ajustada em Malha é exibido:

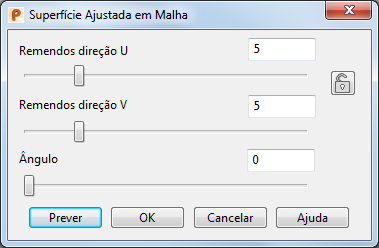

- No diálogo Superfície Ajustada em Malha:
- Insira os valores nas caixas Remendos direção U e Remendos direção V para especificar quantos pontos de controle devem ser utilizados para gerar as curvas da superfície no espaço 2D. Para utilizar o mesmo número de pontos de controle em ambas as direções, clique em
.
- Insira um Ângulo ou utilize a barra deslizante para orientar manualmente a superfície ajustada.
Quando você arrasta a barra deslizante, a superfície gira em torno do plano de trabalho ativo. Por exemplo:
-
Antes do alinhamento
Depois do alinhamento

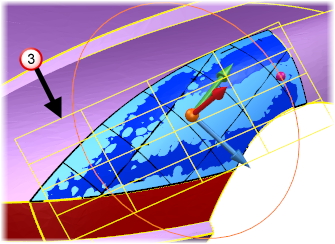

Você também pode clicar e arrastar as alças gráficas
para rotacionar a superfície em torno do plano de trabalho temporário
.

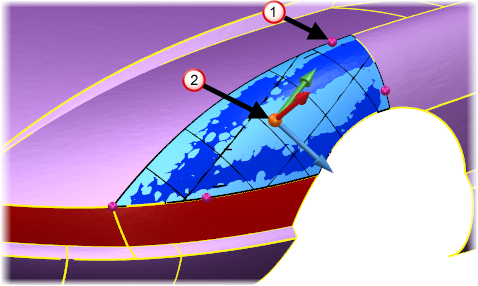

Uma pré-visualização
é exibida mostrando as direções lateral e longitudinal para a superfície realinhada.
- Clique em Prever para pré-visualizar a superfície.
- Clique em OK para criar a superfície e fechar a caixa de diálogo.
Nota: Para malhas triviais com curvatura simples, menos pontos de controle são necessários. Para malhas não triviais com curvatura complexa, mais pontos de controle são necessários. - Insira os valores nas caixas Remendos direção U e Remendos direção V para especificar quantos pontos de controle devem ser utilizados para gerar as curvas da superfície no espaço 2D. Para utilizar o mesmo número de pontos de controle em ambas as direções, clique em
|
Antes do alinhamento
|
Depois do alinhamento
|
Você também pode clicar e arrastar as alças gráficas para rotacionar a superfície em torno do plano de trabalho temporário .
Uma pré-visualização é exibida mostrando as direções lateral e longitudinal para a superfície realinhada.

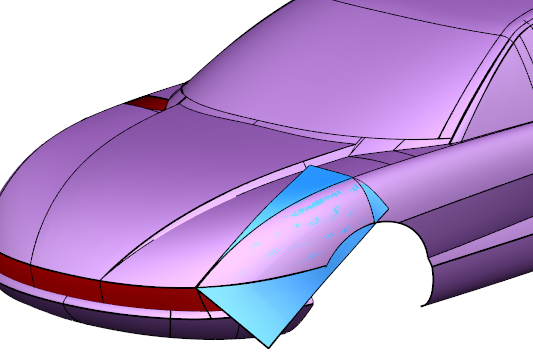

Clique em Prever para pré-visualizar a superfície.
Clique em OK para criar a superfície e fechar a caixa de diálogo.
- Clique em OK para criar a superfície:
