Utilize essa opção para criar uma curva posicionada em uma malha:
- Selecione uma malha.
- Clique na guia Ferramentas de Malha > painel Criar > Posicionada.
A barra de ferramentas Criar Curva Posicionada em Triângulos é exibida:
- Selecione uma das seguintes opções para especificar a maneira como a curva é criada:

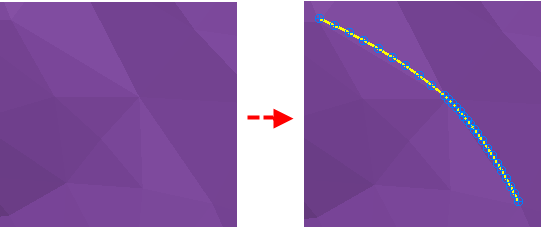

- Selecione Para tolerância para inserir automaticamente pontos adicionais de forma que a curva seja posicionada nos triângulos dentro da tolerância. No exemplo abaixo a tolerância é 0.01.
- Selecione Inserir pontos extras para criar um número fixo de pontos por segmento. Insira o número de pontos em Valor. Se você configurar Valor como zero, cria uma curva sem pontos de quebra. Os pontos serão posicionados sobre os triângulos. Segmentos podem não estar dentro da tolerância.

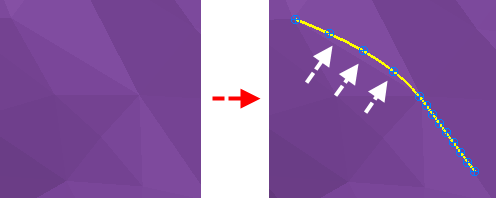

O exemplo abaixo apresenta 3 pontos por segmento. Nesse caso, a área destacada mostra que a curva não segue os triângulos com a mesma precisão que utilizar Para tolerância.
- Selecione Para tolerância para inserir automaticamente pontos adicionais de forma que a curva seja posicionada nos triângulos dentro da tolerância. No exemplo abaixo a tolerância é 0.01.
- Clique no botão Inserir Descontinuidade
para finalizar a curva atual no ponto anterior e iniciar uma nova curva a partir do mesmo ponto. A nova curva não será tangente à primeira curva.
- Clique no botão Salvar
para concluir a curva.
- Feche a barra de ferramentas para visualizar a curva e os pontos.
