Criar curvas a partir de fronteira de malha

Para criar uma curva a partir da fronteira de uma malha:

1. Selecione uma malha ou triângulos em uma malha.

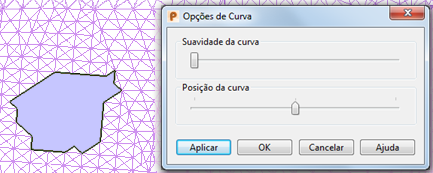

2. Clique na guia Ferramentas de Malha > painel Criar > Fronteira para criar a curva na fronteira da malha selecionada e exibir a caixa de diálogo Opções de curva:



3. Mova a barra deslizante Suavidade da curva para suavizar a curva.
4. Mova a barra deslizante Posição da curva para ajustar a posição da curva em relação à área delimitada. Existem três posições para a curva:

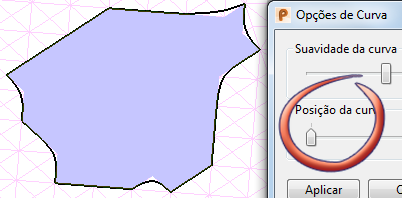

   • Fora— A curva engloba os triângulos selecionados.

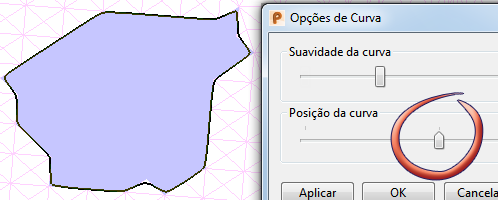

   • Média— Alguns triângulos estão dentro da curva e outros estão fora.

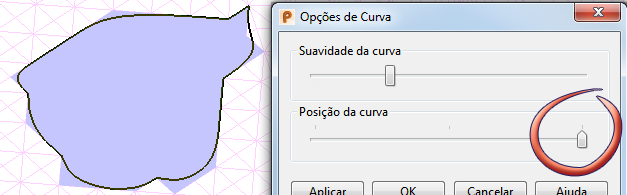

   • Dentro — A curva está dentro dos triângulos selecionados.



   Nota: A barra deslizante Posição da curva não funciona quando a barra deslizante Suavidade da curva está na posição original.
5. Clique em Aplicar para salvar as alterações e deixar a caixa de diálogo aberta ou clique em OK para salvar as alterações e fechar a caixa de diálogo. Uma curva composta é criada a partir da fronteira da malha.

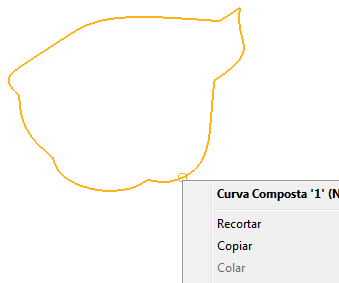

6. Para visualizar a curva composta, clique com o botão direito na malha e selecione Ocultar para ocultar a malha.


7. Edite a curva composta.
