Refinar malha

Utilize a opção Refinar para aumentar a densidade de triângulos na malha dividindo cada triângulo em quatro novos triângulos.

Os triângulos são definidos curvando os triângulos originais para criar uma malha suave. Você pode refinar a malha utilizando uma área selecionada ou a malha inteira. Isso pode ser útil para melhorar a suavidade da malha e pode também ser útil para operações subsequentes (wrap por exemplo) que irão proporcionar resultados de melhor qualidade numa malha de maior densidade.

Para refinar uma malha:

1. Selecione uma malha.

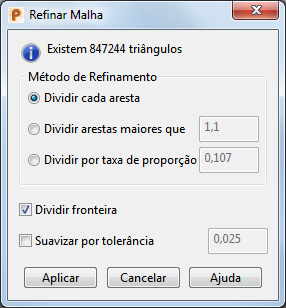

2. Clique na guia Ferramentas de Malha > painel Triângulos > Refinar para exibir a caixa de diálogo Refinar Malha: O número de triângulos na seleção ou malha inteira é exibido, e você pode alterar sua seleção enquanto o diálogo estiver aberto. Utilize essa caixa de diálogo para especificar o método usado para refinar os triângulos em uma malha:



3. Selecione o Método de Refinamento a ser utilizado para calcular os vértices dos novos triângulos:
   • Selecione Dividir cada aresta para subdividir cada triângulo em quatro novos triângulos inserindo novos vértices no meio de cada aresta.
   • Selecione Dividir aresta maiores que para subdividir triângulos inserindo um novo vértice no meio de uma aresta quando o comprimento da aresta for maior que o valor especificado.
   • Selecione Dividir por razão aparente para subdividir triângulos com uma razão aparente menor que o valor especificado. A razão aparente é a relação entre a altura do triângulo e o comprimento da aresta.
4. Selecione Dividir fronteira para indicar que os triângulos na aresta de fronteira devem ser modificados. Os exemplos abaixo mostram o efeito do uso dessa opção.

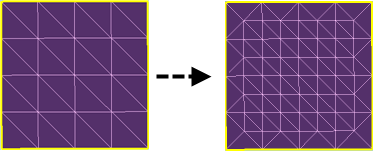

   Dividir fronteira não selecionado:

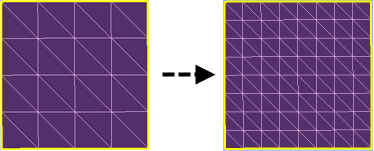

   Dividir fronteira selecionado:



5. Selecione Suavizar por tolerância para suavizar a malha refinada curvando os triângulos. Insira um valor para a tolerância. Quanto maior a tolerância, mais refinamento curvado será possível, resultando num modelo menos facetado. Os vértices dos triângulos são calculados no triângulo curvado se o desvio entre o triângulo curvado e o triângulo plano for menor que a tolerância especificada.

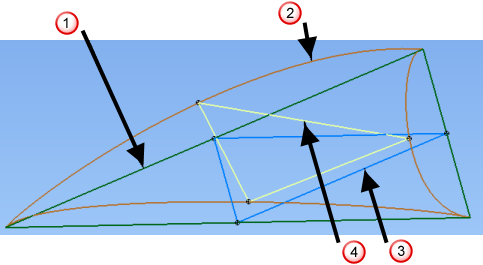

   Triângulo original

   Triângulo curvado

   Novo triângulo calculado no triângulo original

   Novo triângulo calculado no triângulo curvado

6. Clique em um dos seguintes:
   • Aplicar para refinar a malha sem fechar a caixa de diálogo. Se necessário, é possível refinar a malha ainda mais.
   • Cancelar para fechar o diálogo.
