Operações booleanas

Use operações booleanas na guia Sólido > painel Figura para criar uma malha a partir de:

• duas malhas
• um sólido e uma malha

Duas malhas

Use as opções booleanas para Fazer Interseção, Subtrair ou combinar (Adicionar) duas malhas:

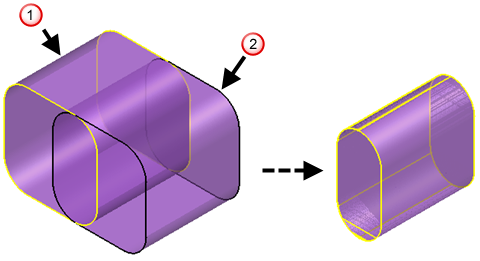

Por exemplo, para criar uma malha a partir da intersecção de duas malhas:

1. Clique na guia Sólido > painel Figura > Fazer Interseção para exibir o diálogo Intersecção booleana.
2. Selecione como a Seleção primária e como a Seleção secundária.
3. Clique OK para criar a nova malha.



Sólido e malha

Use as opções booleanas para Fazer Intersecção, Subtrair ou combinar (Adicionar) um sólido e uma malha:

Por exemplo, para criar uma malha subtraindo uma malha de um sólido:

1. Clique na guia Sólido > painel Figura > Subtrair para exibir o diálogo Subtração Booleana.
2. Selecione como a Seleção primária e como a Seleção secundária.
3. Desmarque Manter Sólidos Originais.
4. Clique OK para criar a nova malha.
5. Clique Sim para apagar a árvore de Figura, caso ainda exista.
