Conduítes paralelos podem ser adicionados a um conduíte existente que esteja conectado por meio de um conector de superfície a um equipamento ou conectado a uma bandeja de cabos.
Vídeo: Colocar conduíte paralelo
- Abra a vista onde deseja adicionar conduítes paralelos.
- Clique na guia Sistemas
painel Elétrico
Conduítes paralelos.
- Na faixa de opções, especifique as seguintes opções:
Se você deseja... Então... usar o raio da dobra do conduíte original para desenhar conduítes paralelos clique em
Mesmo raio da dobra.
use um raio de dobra variável para desenhar conduítes paralelos Nota: Esta opção somente está disponível para conduíte sem acessórios.Clique em
Raio da dobra concêntrico.

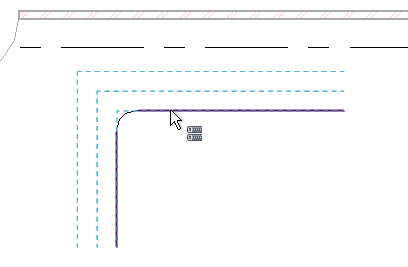

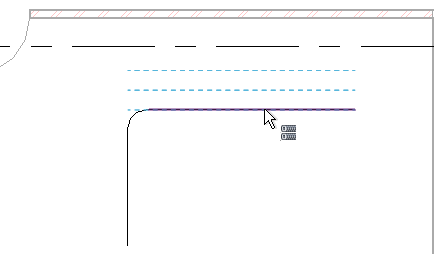

altere o número padrão de trechos de conduíte horizontais ou verticais insira um valor na caixa de texto à direita do número horizontal ou do número vertical. altere o valor padrão do deslocamento para trechos de conduíte horizontais ou verticais insira um valor na caixa de texto à direita do deslocamento horizontal ou do deslocamento vertical. - Na área de desenho, mova o cursor para um conduíte existente para realçar um segmento. Ao mover o cursor para cada lado da rota existente, um contorno de conduítes paralelos é exibido.
- Clique para colocar o conduíte paralelo.
- Para concluir o trecho de conduítes paralelos, clique em Modificar.
Pressione a tecla Tab para selecionar todo o trecho de conduíte.
