Задание фиксированного размера ячейки в сетке оконной/дверной сборки

Данная процедура предназначена для того, чтобы определить конкретный размер ячеек в сетке. В данном случае количество ячеек определяется длиной или высотой сетки в зависимости от того, как разделена сетка.

Если задан фиксированный размер ячейки сетки, то ячейки можно подгонять по размеру таким образом, чтобы они вписывались в любое остающееся незанятым пространство. Неиспользуемое место возникает тогда, когда длина (или высота) оконной/дверной сборки не является кратным значением для фиксированного размера ячейки.

1. Выберите вкладку "Управление"панель "Стиль и отображение"Диспетчер стилей.
2. Разверните "Архитектура" "Стили оконных/дверных сборок".
   Прим.: Или же можно выбрать на чертеже дверную/оконную сборку, щелкнуть вкладку "Дверная/оконная сборка" панель "Общие" раскрывающийся список "Редактирование стиля" "Стили дверных/оконных сборок".
3. Выберите дверную/оконную сборку.
4. Перейдите на вкладку "Правила проектирования".
5. На левой панели в "Определениях элементов" выберите "Секции".
6. Выберите определение секций или нажмите , чтобы создать новое определение.

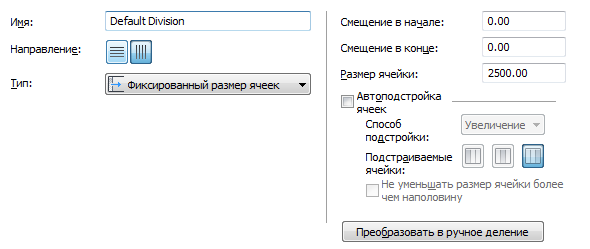

7. Для опции "Тип секции" выберите "Фиксированный размер ячеек".


8. Задайте размер ячеек в поле "Размер ячейки".

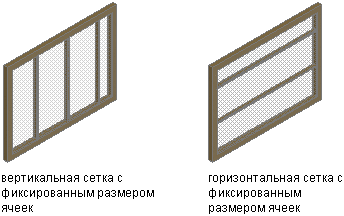

   При задании вертикальной сетки под размером ячейки понимается длина ячейки между импостами. При задании горизонтальной сетки под размером ячейки понимается высота ячейки.

9. Чтобы задать смещение сетки,

   если ориентация...	то...
   горизонтальная,	задайте величину смещения для параметров "Смещение нижней грани" или "Смещение верхней грани".
   вертикальная,	задайте значение смещения для параметров "Смещение в начале" или "Смещение в конце".

   Совет: Ширина каркаса рассчитывается как часть размера ячейки. Поэтому размер ячеек, соседних с каркасом, может отличаться от размера других ячеек. Если в размер ячейки не требуется включать ширину каркаса, для сетки задайте смещение, равное ширине каркаса.

   Если рисуется оконная/дверная сборка с ячейками фиксированного размера, часто между последней полной ячейкой и концом оконной/дверной сборки остается дополнительное пространство.

10. Выполните настройку ячеек для компенсации этого дополнительного пространства.

    Если требуется…	то...
    добавить пространство к ячейкам сетки,	выберите "Автоподстройка ячеек", затем для опции "Способ подстройки" задайте "Увеличение" и выберите ячейки, к которым следует добавить дополнительное пространство. Для указанных ячеек можно задать любую комбинацию.
    удалить пространство из ячеек сетки,	выберите "Автоподстройка ячеек", затем для опции "Способ подстройки" задайте "Уменьшение" и выберите ячейки, где следует удалить дополнительное пространство. Для указанных ячеек можно задать любую комбинацию.

11. Нажмите "ОК".
