Задание импостов оконной/дверной сборки по ширине и глубине

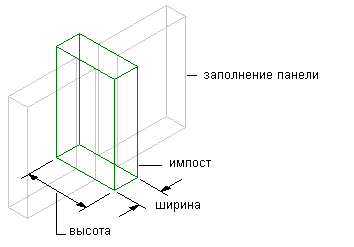

Эта процедура используется для задания импостов с помощью указания ширины и глубины.

Так как оконные/дверные сборки могут содержать несколько вложенных сеток с различными импостами, для импостов сетки рекомендуется использовать соглашение об наименованиях, указывающее положение сетки или ее назначение в оконной/дверной сборке. Например, название "У3-Э1-Импост окна" указывает на импост окна сетки третьего уровня на первом этаже.

Задание ширины и глубины импоста оконной/дверной сборки

Совет: Чтобы удалить импосты для структурного остекления, следует создать определение импоста, у которого ширина и высота равны нулю. Затем назначить это определение импостам, которые требуется удалить.

1. Выберите вкладку "Управление"панель "Стиль и отображение"Диспетчер стилей.
2. Разверните "Архитектура" "Стили оконных/дверных сборок".
   Прим.: Или же можно выбрать на чертеже дверную/оконную сборку, щелкнуть вкладку "Дверная/оконная сборка" панель "Общие" раскрывающийся список "Редактирование стиля" "Стили дверных/оконных сборок".
3. Выберите дверную/оконную сборку.
4. Перейдите на вкладку "Правила проектирования".
5. В левой панели окна в опции "Определение элементов" выберите "Импосты".

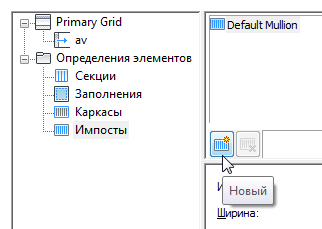

6. Чтобы создать новое определение импоста, щелкните .


7. Введите имя для нового определения импоста.
8. Задайте ширину и глубину определения импоста.
9. Задайте смещения.
10. Нажмите кнопку ОК.

После создания определения импоста, его можно назначить любому импосту в оконной/дверной сборке.
