Многовидовой блок представляет собой объект AutoCAD Architecture toolset, который имеет различные экранные представления в разных направлениях проецирования. Из блоков программы AutoCAD формируется многовидовой блок, представляющий собой разные виды создаваемого пользовательского объекта.
Описание многовидовых блоков
Многовидовые блоки могут представлять различные типы объектов AutoCAD Architecture toolset. Обычно они используются для представления ниже перечисленных позиций:
- Мебель и оборудование, например столы и кухонные мойки
- Компоненты аннотации, например указания о модификациях или символы категории пожаробезопасности
- Марки спецификации, например дверные номера

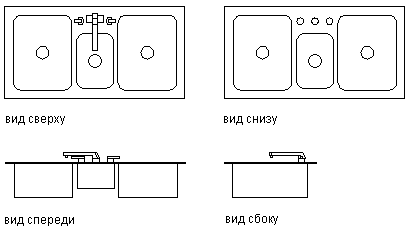

Многовидовые блоки могут отображаться по-разному в каждом направлении проецирования и в каждом экранном представлении. Например, вид сверху многовидового блока, представляющего кухонную мойку, показывает верхнюю часть мойки, вид снизу - ее нижнюю часть, и, кроме того, существуют экранные представления для видов слева, справа, спереди и сзади. Дополнительно можно определить свою группу отображений для каждого экранного представления, причем для вида в плане будет один комплект видов, а для вида потолка - другой.
Многовидовой блок можно использовать в качестве выноски в таких объектах, как стены, перекрытия и витражи. Видовой блок формируется для представления разрезанного объема. Блок формирует тело, которое вычитается из объектов за счет использования многовидового блока в качестве вырезающего элемента. Например, можно сформировать световой люк в качестве многовидового блока и указать его как вычитающий логический элемент в перекрытии.
Описание многовидовых блоков
Папки компонентов AutoCAD Architecture toolset содержат стандартные многовидовые блоки для различных задач проектирования (например, создания мебели, электроприборов, аннотационных обозначений, марок спецификаций и других полезных элементов). Эти блоки доступны в Центре управления™.
