Формообразующие элементы - это основные параметрические объекты, имеющие определенную форму, такие как арка, ящик, цилиндр и фронтон. В AutoCAD Architecture toolset они функционируют как компоновочные блоки концептуального (или эскизного) проектирования. Предварительные эскизы, или концептуальные модели, создаются путем группирования формообразующих элементов в композиционные группы.
Композиционные группы и концептуальные модели
При формировании композиционной группы можно комбинировать формообразующие элементы в группе путем добавления, вычитания и пересечения этих элементов в определенном порядке. Получившаяся в результате композиционная группа сложной формы представляет собой концептуальный проект здания, или концептуальную модель. В концептуальной модели задается основная структура и пропорции модели здания.
Разработка концептуальных моделей
Продолжая разработку концептуальной модели, можно комбинировать формообразующие элементы в группы, создавая сложную форму путем добавления, вычитания и пересечения формообразующих элементов.
При необходимости формообразующие элементы в композиционной группе можно изменять в соответствии с проектом. В целях дальнейшего усовершенствования модели здания можно редактировать отдельные формообразующие элементы, собранные в композиционную группу. Кроме того, можно размещать композиционные группы внутри других композиционных групп.
Использование Обозревателя моделей
Для создания концептуальной модели в целом можно использовать Обозреватель моделей. Кроме того, концептуальную модель можно создать в текущем чертеже. Обозреватель моделей также дает возможность изменять концептуальную модель или отношения формообразующих элементов внутри модели. В дополнение к графической области, в которой отображается концептуальная модель, Обозреватель моделей предоставляет пользователю древовидную структуру, в рамках которой можно перетаскивать формообразующие элементы и композиционные группы, формируя и просматривая компоновочные блоки модели при помощи иерархической структуры.
При создании формообразующих эскизов можно создавать композиционные группы с помощью любого трехмерного (3D) объекта AutoCAD, в том числе тел ACIS системы AutoCAD. Их можно комбинировать с формообразующими элементами в Обозревателе моделей, создавая более сложные эскизы для разрабатываемого проекта. Но на вид композиционной группы влияют только объекты, имеющие объем. Например, полилиния, даже обладающая толщиной, не участвует в формировании композиционной группы.
Продолжение проектирования на основе концептуальной модели
Создаваемая концептуальная модель является развитием первоначальной идеи и подлежит разработке на следующей стадии проекта, на которой можно работать с сечениями концептуальной модели. Сечения можно преобразовать в границы пространств с тем чтобы приступить к планированию пространств, а можно преобразовать их в полилинии и затем в стены и начать проектирование здания.
Конфигурации экранного представления и режимы отображения концептуальной модели
Чертежи, созданные на основе шаблонов, поставляемых с AutoCAD Architecture toolset, содержат настройки отображения и режимы, способствующие эффективной работе с формообразующими элементами и композиционными группами. Например, режим подразумевает переключение между двумя видовыми экранами: один экран настроен так, что показывает только композиционные группы, а другой - только формообразующие элементы.
Материалы формообразующих элементов
В AutoCAD Architecture toolset можно назначать материалы формообразующим элементам. Материалы отображаются в каркасных моделях и тонированных рабочих видах или при визуализировании. Для конкретных компонентов каждого формообразующего элемента материалы имеют специфические параметры, такие как линии и способы штриховки поверхности.

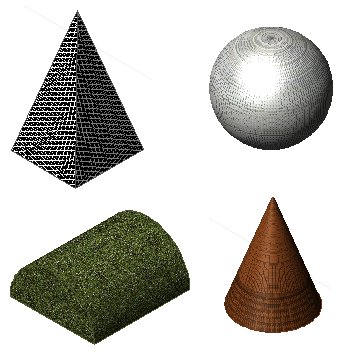

Визуализированное изображение формообразующих элементов, которым назначены материалы
AutoCAD Architecture toolset предоставляет ряд стандартных материалов для основных задач проектирования. Параметры данных материалов предполагают использование их для скатов крыш. Можно использовать эти стандартные материалы, а можете изменять их в соответствии с конкретными задачами проекта. Также можно создавать собственные материалы.
Другие способы использования формообразующих элементов и композиционных групп
Формообразующие элементы и композиционные группы можно использовать для создания 3D тел, представляющих собой фрагменты модели здания. Например, их можно применять при работе со стенами в качестве 3D тел-модификаторов.
