MSTRETCH (Express Tool)

Растягивание объектов, имеющих несколько пересекающихся окон и полигонов.

найти

Инструмент MSTRETCH по действию похож на команду РАСТЯНУТЬ, но в него добавлена функция, позволяющая задать более одной секущей рамки или многоугольника, чтобы определить часть объекта, которую требуется растянуть.

Совет: Можно включить режим "Орто" (F8), указать значение, а затем перетащить и выбрать, используя непосредственный ввод в ответ на запрос второй базовой точки.

Параметры

C	Создание секущей рамки.
CP	Создание секущего многоугольника.
Undo	Отмена предыдущей операции растягивания.
Remove objects	Удаление объектов из набора объектов.

Пример

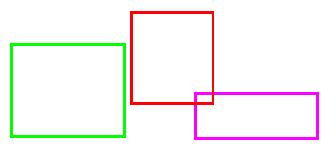

На следующей иллюстрации имеется три прямоугольника, которые требуется растянуть в одном направлении и на одно и то же расстояние:

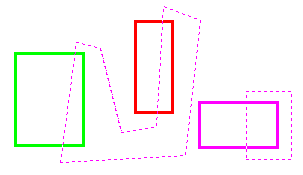

Инструмент MSTRETCH обеспечивает возможность задания нескольких объектов. В этом случае секущий многоугольник и секущая рамка определяют области для растяжения:

Сначала задается базовая точка, а затем либо вторая точку либо расстояние. Результат скажется на всех трех прямоугольниках:

Файл

mstretch.lsp
