Маркеры центра и осевые линии (май 2018 г.)

Обновление раздела: обновлены изображения осевых линий. Маркеры центра и центровые линии используются в качестве опорных объектов для размеров, например в качестве центров объектов и осей симметрии.

Маркеры центра и осевые линии являются связанными объектами. При перемещении или изменении связанных объектов маркеры центра и центровые линии корректируются соответствующим образом. Маркеры центра и осевые линии можно открепить от объектов или прикрепить их к выбранным объектам.

Маркеры центра

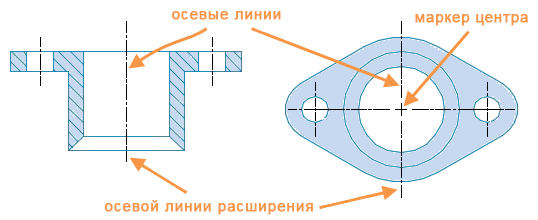

Пользователи могут создать маркер центра, определяющий центр окружности или дуги.

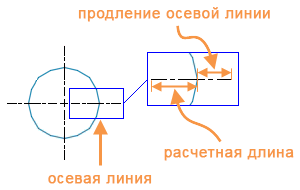

Размер маркера центра можно менять, а для продолжений осевых линий можно настраивать масштаб и шрифт. Кроме того, продолжения осевых линий можно отключить.

Центровые линии

Ассоциативную осевую линию можно создать путем выбора двух сегментов линии.

Осевая линия строится между предполагаемой средней точкой начала и конечными точками двух выбранных линий. При выборе непараллельных отрезков центровая линия строится между точкой воображаемого пересечения и конечными точками выбранных линий.

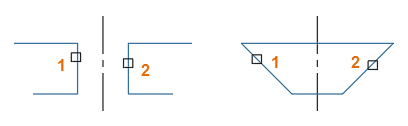

Центровая линия разбивает угол двух пересекающихся линий пополам. В данном примере расположение точек выбора определяет направление центровой линии.

Ограничения

Набор функций маркера центра и осевой линии лучше всего подходит для следующих случаев:

• чертежей, которые будут выведены на печать или опубликованы из пространства модели;
• чертежей, аннотированных в пространстве листа.

Масштабирование аннотаций и размерные стили недоступны.
