С помощью функции управления чертежами выполняется формализация процессов, связанных с проектированием инженерных систем и созданием документации. Эта функция автоматизирует процессы управления, просмотра и построения инженерных систем, обеспечивая согласованность всех аспектов проекта. В результате все члены рабочей группы проектирования могут через централизованную среду проекта обращаться к текущим документам.
Основой функции управления чертежами является сложная функция взаимодействия ссылочных чертежей, которая расширена относительно стандартных функциональных возможностей AutoCAD, касающихся использования внешних ссылок. В рамках проекта элементы проекта связываются ссылками в конструкции, конструкции связываются в виды, а виды связываются в листы, направляемые на печать. Мощные функции связывания дают возможность распределить исходные файлы по многим различным папкам на одном компьютере или в рамках сети, обеспечивая мгновенный доступ к ним других членов группы, работающей над проектом.

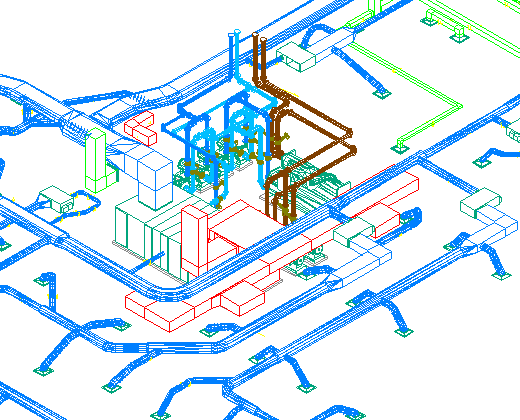

3D выносной элемент машинного помещения
Функция управления чертежами реализована посредством двух главных компонентов.
Диспетчер проектов
Диспетчер проектов используется для создания проектов и задания проектной информации верхнего уровня, а также для задания настроек верхнего уровня, таких как номер проекта, название проекта, контактная информация и местоположение файлов шаблонов чертежей, инструментальных палитр и определенной для проекта библиотеки компонентов, доступной для использования.

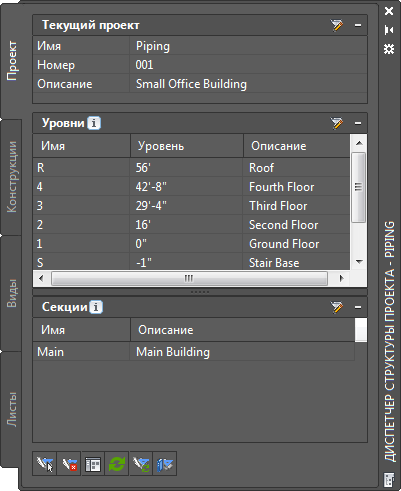

Диспетчер структуры проекта
Диспетчер структуры проекта является средством централизации таких специфичных для проекта задач, как определение уровней и секций (крыльев) здания, создание проектных чертежей и печать листов чертежа.
Чертеж должен быть частью проекта, причем таким образом, чтобы его можно было синхронизировать со стандартами проекта. Функция управления чертежами обеспечивает точное соблюдение стандартов проекта. К автономным чертежам нельзя применять стандарты проекта. В автономные чертежи можно копировать стандартные стили и настройки отображения, но их нельзя синхронизировать при изменении стандартов.
