В виде профиля можно добавлять трубы и отводы, а также отдельные трубы, отводы и устройства регулирования потока.

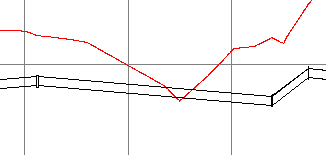

Добавление элементов напорной трубопроводной сети на вид профиля является частью процесса, который можно использовать для построения элементов вокруг вертикальных препятствий или в случаях несоответствия глубины необходимому значению. Например, если при просмотре чертежа в профиле обнаружено, что часть трубы расположена над поверхностью, как, например, на следующем рисунке, можно разделить трубу на сегменты и удалить участок, расположенный над поверхностью. Затем можно изменить на чертеже элементы напорной трубопроводной сети, чтобы они были расположены под поверхностью, с помощью средств Компоновка профиля напорной трубопроводной сети.
При использовании параметра Трубы и отводы или Добавить напорную трубу для добавления элементов на вид профиля предлагается выбрать элемент, с которого следует начать создание чертежа, и элемент для присоединения (начальный и конечный элементы диапазона). Эти элементы должны быть однонаправленными, т.е. их открытые порты должны быть обращены друг к другу. Если эти элементы нельзя соединить на виде в плане, отображается предупредительное сообщение о необходимости первичного редактирования проекта на виде в плане с целью определения правильного сетевого пути.
Добавление труб, отводов или устройств регулирования потока на вид профиля
- Элементы, добавляемые при помощи команды Трубы и отводы, зависят от доступных углов в списке элементов.
- Трубы, добавляемые с помощью команды Добавить напорную трубу не ограничиваются доступными углами в списке элементов.
- С помощью команды Добавить отвод можно добавлять вертикальные отводы. На вид профиля можно добавлять отводы, но не тройники и не крестовины (фитинги других типов, доступные в каталогах напорной трубопроводной сети по умолчанию). Прим.: Отводы на виде профиля можно добавлять только к открытым соединениям напорных труб. Они не могут быть вставлены вдоль напорной трубы или добавлены к открытым соединениям на других фитингах и устройствах регулирования потока.
- С помощью команды Добавить устройство регулирования потока можно добавлять устройства регулирования потока. Прим.: На виде профиля к открытым соединениям труб, фитингов и устройств регулирования потока можно добавлять другие устройства регулирования потока. Их нельзя вставить вдоль напорной трубы.
