Создание линий посредством задания углов

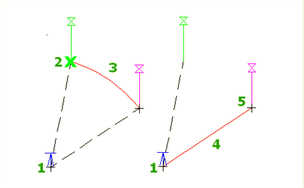

Первая последовательность запросов предназначена для определения временной опорной линии для измерения угла. При заданной опорной линии (1-2) укажите угол (3) и расстояние (4) для определения точки (5).

1. Выберите вкладку "Главная"панель "Рисование"раскрывающийся список "Линия""Создать линию по углу" найти.
2. Определите для угла временную линию начала отсчета, выполнив одно из действий:
   • Выберите линию.
   • Введите точки или т, затем укажите начальную и конечную точки линии.
3. Укажите угол, выполнив одно из следующих действий:
   • Щелкните на чертеже, чтобы указать угол.
   • Введите положительное или отрицательное числовое значение угла.
   • Введите С для переключения отсчета угла против/по часовой стрелке, затем укажите угол.
4. Чтобы указать расстояние, щелкните на чертеже или введите значение.
5. Определите конечную точку.

   Этим завершается определение временной линии начала отсчета. Последующие запросы об углах и расстояниях используются затем для определения сегментов линии.

6. Введите углы и расстояния для определения сегментов линии. Затем можно нажать клавишу ENTER для возврата к командной строке, где можно использовать дополнительные параметры определения линии.
