Вкладка «Навигатор» может использоваться для организации объектов проекта и чертежа.
Команды вызываются щелчком правой кнопкой мыши на коллекциях и объектах.
Все находящиеся на данной вкладке объекты чертежа или проекта организованы в виде иерархии.
Дерево вкладки «Навигатор» содержит следующие коллекции верхнего уровня, которые можно просмотреть в главном представлении:
- Открытые чертежи.
- Быстрые ссылки на данные.
-
Проекты.
Прим.: Коллекция «Проекты» в дереве вкладки «Навигатор» не отображается, если не установлены приложения Autodesk Vault Client и Server. Во время сеанса работы с чертежами в коллекции «Проекты» перечисляются проекты, доступные после регистрации на сервере Autodesk Vault и в базе данных хранилища Vault.
- Шаблоны чертежа.
Управление элементами, отображаемыми в дереве навигатора
Для указания элементов, которые следует отображать в дереве вкладки «Навигатор», используйте разворачивающийся список в верхней части вкладки «Навигатор».
- Главное представление. Отображает все элементы проектов и чертежей, в том числе шаблоны чертежей. Имя активного чертежа выделяется фоновой подсветкой.
- Просмотр активного чертежа. Отображает только элементы активного чертежа. При переключении на другой чертеж происходит обновление дерева и оно отображает новый чертеж.
Дерево навигатора
Дерево вкладки «Навигатор» используется для организации объектов чертежа и проекта.

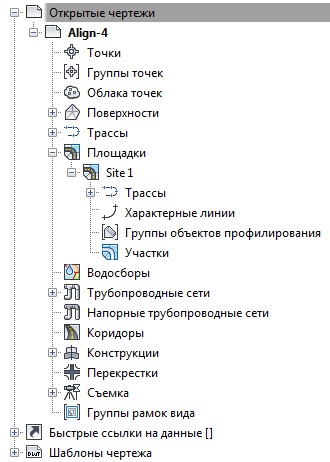

На следующей иллюстрации приведено развернутое дерево вкладки «Навигатор» для чертежа:
Для многих элементов или коллекций в дереве вкладки «Навигатор» доступны стандартные команды контекстного меню. Для просмотра контекстного меню щелкните правой кнопкой мыши коллекцию или элемент в дереве вкладки «Навигатор». Перечисленные ниже команды доступны в контекстном меню «Навигатор», если они применимы к выбранному элементу (элементам):
|
Выберите команду контекстного меню... |
Если вы хотите... |
|---|---|
|
«Свойства», |
просмотреть или отредактировать свойства выбранного элемента или элементов. |
|
«Изменить», |
отредактировать выбранный элемент или элементы. |
|
Удалить |
удалить выбранный элемент или элементы. |
|
«Выбрать», |
выбрать элемент или элементы в чертеже. |
|
«Зумировать», |
зумировать чертеж до выбранного элемента или элементов, содержащихся в коллекции. |
|
«Панорамировать», |
панорамировать чертеж до выбранного элемента или элементов, содержащихся в выбранной коллекции. |
|
Создать папку |
Создайте папку в коллекции объектов, которую можно использовать для организации объектов. Можно перетащить существующие объекты в папки, которые, в свою очередь, можно помещать в другие папки. |
|
«Экспорт в LandXML», |
экспортировать информацию с помощью LandXML. |
|
Обновить |
обновить отображение элементов в дереве вкладки «Навигатор». |
