Эта команда используется для изменения глубины элементов напорной трубопроводной сети.
- Выберите напорную трубопроводную сеть. Откроется контекстная вкладка ленты Напорные трубопроводные сети.
- На панели Редактирование выберите команду Редактировать сеть
Инструменты компоновки профиля найти. - Нажмите кнопку Изменить отметку найти.
- Выберите элементы для редактирования.
- Укажите базовую и конечную точки. Эти точки определяют глубину и направление (положительное или отрицательное) редактирования отметок.
При изменении отметок пикеты, длины и углы сгиба не изменяются. Соединения сохраняются между элементами, которые переносятся, но разрываются в начальной и конечной точках.

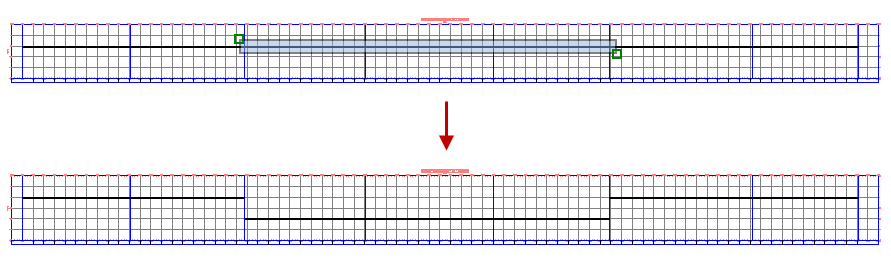

На следующем рисунке показаны выбор элементов для редактирования и результат изменения отметок элементов.
