Для редактирования фитингов на виде профиля используются следующие ручки. Обсуждаемые ручки показаны на рисунках красным цветом.

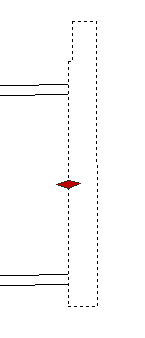

Горизонтальные отводы:Отметка
Эта ручка позволяет изменять отметку горизонтальных отводов. При перемещении ручки положения напорные трубы остаются соединенными, а изменяются 3D длины соединенных труб.
Вертикальные отводы:Сдвиг
Эта ручка позволяет переместить вертикальные отводы вдоль напорной трубы. При сдвиге вертикального отвода вдоль одной трубы остальные трубы остаются соединенными, а изменяется направление и длина. Выбранный вертикальный отвод невозможно переместить дальше другого элемента напорной трубопроводной сети.
